Szczegóły Produktu:
Zapłata:
|
| Pływ: | 4 ~ 3000 m³ / h | Max Head: | 130 m |
|---|---|---|---|
| Kolor: | dostosować | Teoria: | Pompa do gnojowicy |
| Podkreślić: | pozioma odśrodkowa pompa szlamowa,przemysłowa pompa szlamowa |
||

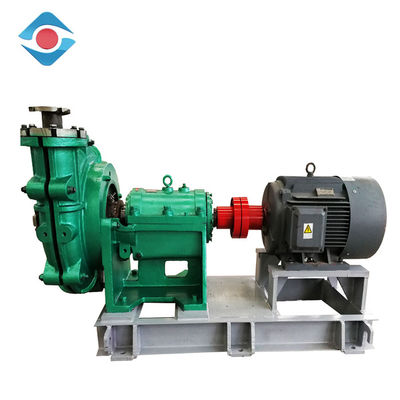

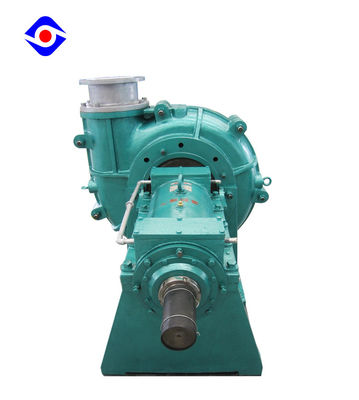

Dostosowana pozioma pompa szlamowa do dużych obciążeń do wydobywania piasku i żwiru
Zakres parametrów
| Głowa | 10 ~ 130 m |
| Pojemność | 4 ~ 3000 m³ / h |
| Rozmiar rozładowania | 20 mm ~ 350 mm |
| Rozmiar wlotu | 32 mm ~ 400 mm |
| Maksymalna wydajność | 70% |
| NPSH | 0m ~ 3m |
| Dopuszczalna maksymalna moc silnika | 315 kw |
| Średnica | 200 mm ~ 470 mm |
Zasada działania
Głównymi częściami roboczymi pompy szlamowej są wirnik i obudowa pompy, wirnik znajduje się na wale pompy, a główny napęd jest połączony w całość. Łopatki wirnika wymuszają obrót płynu. W tym samym czasie przepływ płynu z centrum do krawędzi wirnika pod działaniem siły bezwładności wypływa z wirnika z dużą prędkością do komory ciśnieniowej, a następnie przez dyfuzor, aby go rozładować, proces ten nazywa się procesem wody pod ciśnieniem. krawędź przepływu płynu wirnika, obszar niskiego ciśnienia powstaje w środku wirnika. Gdy ma wystarczającą próżnię, płyn wchodzi do wirnika przez komorę ssącą pod ciśnieniem po stronie ssącej (zwykle ciśnienie atmosferyczne), co nazywa się procesem absorpcji. Gdy wirnik obraca się w sposób ciągły, płyn jest uwalniany i stale wdychany, aby zapewnić ciągłą pracę .
Parametr techniczny
Model | Wydajność czystej wody | ||||
Przepływ Q | Głowa | Prędkość obrotowa n | Moc wału (Pa) | Skuteczność η | |
(m³ / h) | m | r / min | kw | % | |
300ZJ (G) -IA | 704–2333 | 30,6–80 | 490–980 | 135–505 | 66–81 |
250ZJ (G) -IA | 405–1480 | 29,1-128,7 | 730–980 | 58,3–652 | 54–76,9 |
200ZJ (G) -IA | 256–976 | 28-133,7 | 730–980 | 60,3–448,1 | 50–79,6 |
150ZJ (G) -IA | 164–600 | 19,4–91,2 | 730–980 | 15,8–161,5 | 46,1–74,6 |
100ZJ (G) -IA | 86–360 | 16–100,2 | 980–1480 | 6,7–105,5 | 58,7–70,4 |
80ZJ (G) -IA | 60–242 | 15.7–109,8 | 980–1480 | 5.5–115,9 | 38,8–66,7 |
65ZJ (G) -IA | 28–69 | 11,2–34,8 | 960–1460 | 1,7–10,8 | 54,2–63,5 |
50ZJ (G) -IA | 31-111 | 34,3-110,7 | 970–1480 | 9.7-66.9 | 12.2–45.1 |
40ZJ (G) -IA | 9–23 | 9.1–44,6 | 1400–2900 | 0,3–4,7 | 33,2-52,4 |
Struktura
Cecha

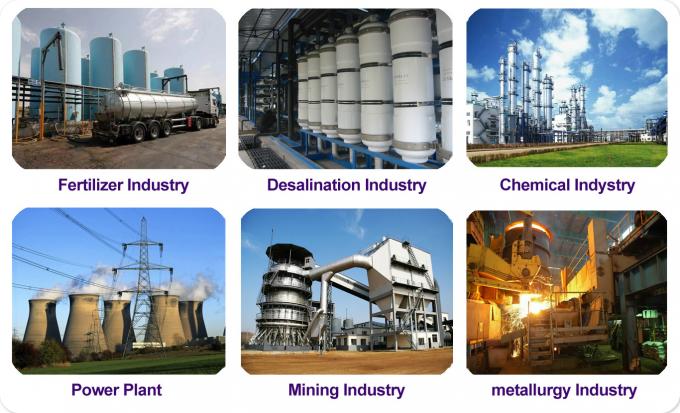

Podanie
1) stosowany w zakładzie zagęszczania do transportu zawiesiny koncentratu i odpadów przeróbczych
2) wykorzystywany do transportu medium w kopalni węgla
3) stosowany do transportu zawiesiny, która łatwo krystalizuje w wysokiej temperaturze w zakładzie aluminium
4) stosowany do transportu gnojowicy w cementowni
Wymiar montażowy
Pojedyncza baza
Udostępnianie bazy
