Szczegóły Produktu:
Zapłata:
|
| Zakres przepływu: | 2000 m3 / h | Max Head: | 160 m |
|---|---|---|---|
| Wirnik: | Zamknięte | typu: | Pompa łopatkowa |
| Zakres temperatury: | 20 ° C do 200 ° C | RPM: | Od 500 do 3600 |
| Podkreślić: | pompy do procesów przemysłowych,pompy do transferu chemicznego |
||

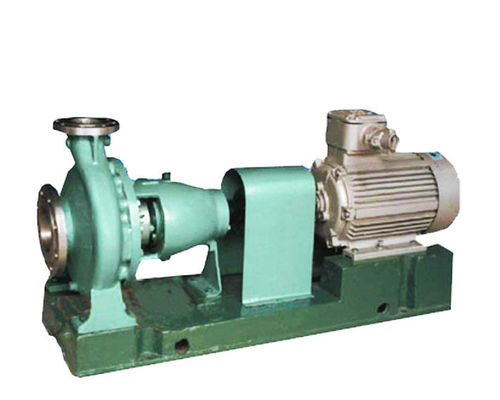

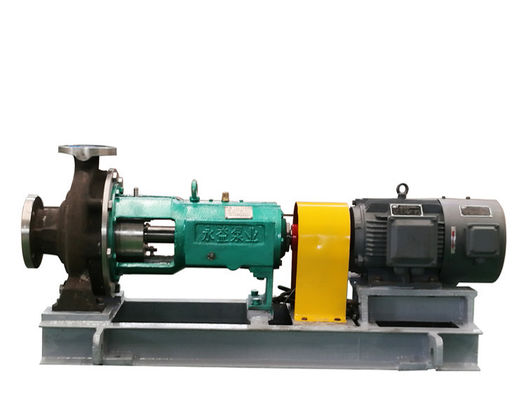

Pozioma odśrodkowa, odporna na chemikalia pompa procesowa wyłożona PTFE do cieczy przenoszącej kwas
Konstrukcja pompy
Ta szeregowa chemiczna pompa procesowa to poziome, dzielone promieniowo pompy z korpusem spiralnym. Jest zaprojektowany zgodnie ze standardem GB / T5656. Wirnik jest odlewany z zamkniętym wirnikiem, może dobrze dopasować się do warunków pracy. Wyciągana z tyłu konstrukcja umożliwia zdjęcie wirnika bez naruszania rurociągów. W przypadku zastosowania sprzęgła dystansowego silnik nie musi być usuwany z płyty podstawy. Wały, tuleje, łożyska i łożyska są identyczne i wymienne dla dużej liczby pomp.
Wymiar instalacji
Podsumowanie produktu
1) Pompa procesowa do chemikaliów CZ przyjmuje zintegrowany odlewany wirnik zamknięty, który ma silne zdolności adaptacyjne do warunków pracy, wysoką wydajność i optymalną kawitację. Wirnik ma tylną łopatkę lub otwór równoważący, który może zmniejszyć nacisk osiowy i ciśnienie w komorze uszczelnienia, przedłużyć żywotność łożyska.
2) Sztywna konstrukcja wału pompy przyjmuje wałek cylindryczny i zestaw łożysk skośnych, które mogą przenosić większe obciążenie promieniowe i obciążenie osiowe, i wzmacniają ogólną sztywność wału pompy. W tym samym czasie wirnik sprawdza i koryguje wyważenie statyczne. Pompa pracuje z niskim poziomem wibracji, niskim poziomem hałasu, co jest bardzo korzystne dla żywotności uszczelnień wału i łożyska
Model i parametr
| Model | Prędkość znamionowa n = 2900r / min | Prędkość znamionowa = 1450r / min | |||||||||||||
| Wirnik | Pojemność Q (m3 / h) | Głowa H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | Wirnik | Pojemność (m3 / h) | Wysokość podnoszenia H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | ||||||
| Moc i model silnika | Moc i model silnika | ||||||||||||||
| Kw | Kw | Kw | Kw | ||||||||||||
| YCZ80 / 250 | re | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | mi | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| X | 140 | 50 | 30 | 200 L1–2 | |||||||||||
| mi | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80 / 315 | ZA | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | ZA | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| b | 190 | 125 | b | 95 | 30 | ||||||||||
| M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | do | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N. | 170 | 110 | 75 | 280S-2 | re | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| do | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| re | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80 / 400 | ZA | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| b | 100 | 50 | 55 | 250M-4 | |||||||||||
| do | 90 | 44 | 45 | 225M-4 | |||||||||||
| re | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| mi | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100 / 200 | ZA | 230 | 45 | 45 | 225 mln –2 | 75 | 280S-2 | ZA | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| b | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | b | 100 | 10 | 5.5 | 132S-4 | ||||
| do | 180 | 32 | 22 | 180M-2 | 45 | 225 mln –2 | do | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| re | 150 | 25 | 37 | 200L2-2 | re | 80 | 6 | 3) | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100 / 250 | ZA | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | ZA | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| b | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | b | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | do | 120 | 14 | 15 | 160L-4 | ||||
| do | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | re | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N. | 200 | 52 | 45 | 225 mln –2 | 90 | 280M-2 | |||||||||
| re | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100 / 315 | ZA | 270 | 135 | 160 | 315L1-2 | ZA | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| b | 260 | 128 | 132 | 315M-2 | b | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M. | 250 | 120 | do | 100 | 26 | 15 | 160L-4 | ||||||||
| N. | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | re | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| do | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| re | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Krzywa wydajności
