Szczegóły Produktu:
Zapłata:
|
| Max Flow: | 1000 m3 / h | Max Head: | 120m |
|---|---|---|---|
| marki: | Chengdu Yongyi | Uszczelnienie wału: | Uszczelnienie mechaniczne i opakowanie |
| Słowa kluczowe: | Przemysłowa odśrodkowa pompa chemiczna | Inne nazwy: | Pozioma pompa do procesów chemicznych |
| Podkreślić: | wysokociśnieniowa pompa chemiczna,elektryczna pompa chemiczna |
||

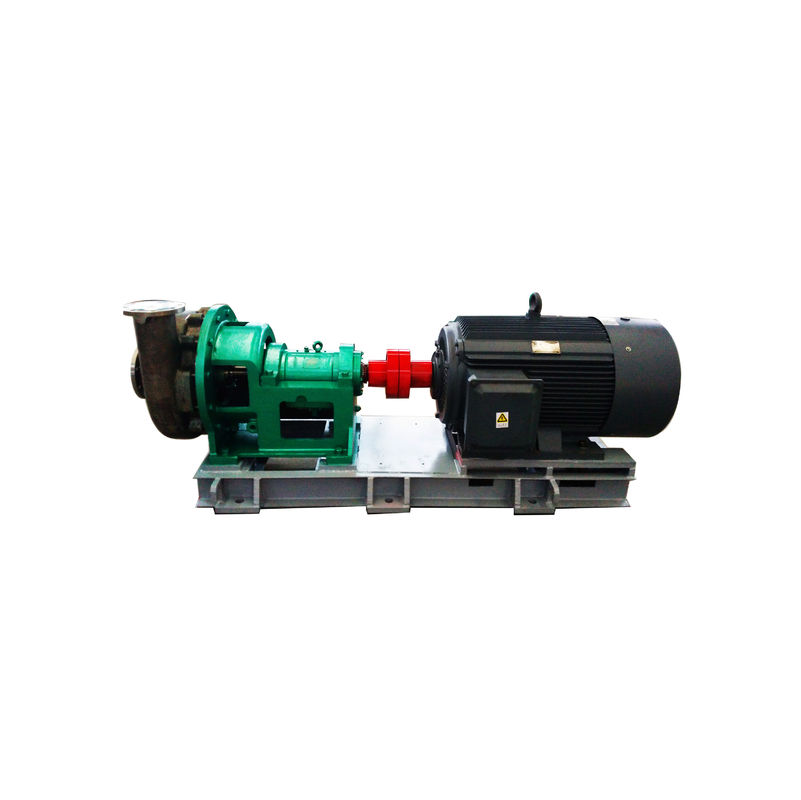

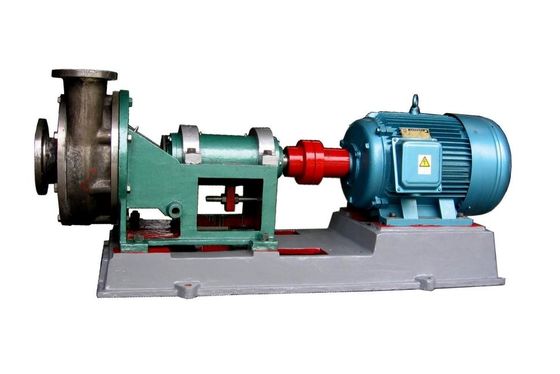

Wysokociśnieniowa przemysłowa pompa do procesów chemicznych Odporna poziomo pompa odśrodkowa
Funkcja struktury
1. Rozdzielona promieniowo, tylne drzwi, jednostopniowa, jednostopniowa pompa odśrodkowa z zasysaniem
5. Korpus łożyska jest smarowany smarem lub olejem
Pola zastosowania:
1 ) Kwasy organiczne i nieorganiczne, takie jak kwas azotowy, kwas siarkowy, kwas solny i kwas fosforowy.
2 ) Wodorotlenek sodu lub węglan sodu itp. Roztwór alkaliczny.
3) Roztwór soli.
4) Płynne produkty petrochemiczne, związki organiczne oraz inne żrące surowce i produkty.
Typ wirnika
Seria WD odpornych na korozję i odpornych na zużycie poziomych pomp odśrodkowych jest dostępna w różnych postaciach wirników, takich jak wirnik zamknięty, półotwarty, otwarty wirnik i wirnik wirowy, w zależności od medium. Szeroko stosowany w różnych mediach roboczych, takich jak zawiesiny cząstek, włókna wstęgowe i niewielkie ilości gazu.
Zamknięty wirnik i półotwarty wirnik są odpowiednie dla średnich warunków o małej zawartości ciał stałych i małych rozmiarach cząstek. Otwarty wirnik nadaje się do medium krystalizacyjnego. Wirnik wirnikowy nadaje się do mediów o wysokiej zawartości części stałych i dużej ziarnistości.

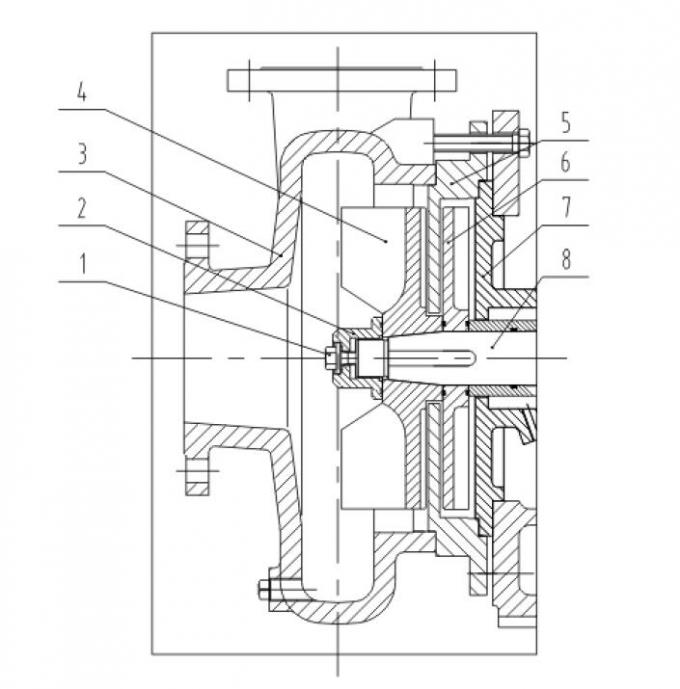

| 1 | Śruba blokująca | 2) | Nakrętka wirnika |
| 3) | Korpus pompy | 4 | Zamknij wirnik / półotwarty wirnik / otwarty wirnik / wirnik wirowy |
| 5 | Vice komory wirnika | 6 | Vice wirnik |
| 7 | Komora pakowania | 8 | Wał |
Parametr techniczny
Model | Wydajność czystej wody | ||||||
pływ (m3 / h) | głowa (m) | prędkość (r / min) | maksymalny wydajność (%) | NPSH (NPSHr) m | ciężar głowicy pompy KG | element wału | |
40WD-250 | 8-20 | 15–28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8–40 | 23–42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8–45 | 35–54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10–30 | 15–28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15–60 | 25–42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15–70 | 35–54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20–75 | 50–75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30–70 | 15–28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30–90 | 25–40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40–100 | 35–54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50–120 | 45–75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50–120 | 70–95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70–100 | 15–25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70–120 | 25–40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70–160 | 35–52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70–160 | 50–75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70–160 | 70–95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100–150 | 20–38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100–220 | 35–50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100–220 | 40–72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120–260 | 18–36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120–300 | 35–50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140–350 | 45–70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150–360 | 65–90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200–400 | 18–35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200–450 | 15–48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200–450 | 40–65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200–500 | 60–80 | 1450 | 67 | 4.5 | 753 | 80 |
200 WD-350 | 300–600 | 28–47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300–650 | 50–65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400–900 | 26–45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400–900 | 50–61 | 1450 | 75 | 6.5 | 910 | 90 |
Struktura
| * 1 | Śruba blokująca | * 8 | Vice komory wirnika | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2) | Uszczelka | 9 | O-ring | * 16 | Łożysko przednie | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Vice wirnik | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakowania | 18 | Wspornik łożyska | 25 | Wspornik korpusu łożyska | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Wypłucz dyszę wodną | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |
FAQ
1. P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem założonym w 1995 roku, profesjonalnym producentem pompy do procesów chemicznych i energooszczędnego mieszalnika z ponad 20-letnim doświadczeniem.
2. P: Jaki jest twój czas dostawy?
Odp .: Zamówienie partii zostanie wysłane w ciągu 40 dni roboczych po otrzymaniu wpłaty.
3. P: Jakie są zasady świadczenia usług gwarancyjnych?
Odp .: 12 miesięcy na wszystkie produkty, a gwarancja na niektóre produkty wynosi 24 miesiące.
4. P: Jakie informacje muszę podać w ofercie?
Odp .: Średni: ____________ PH: ________
Ciężar właściwy: _______ Temperatura: _________
Wydajność / przepływ: ________ m3 / h Wysokość podnoszenia: _________m
Napięcie: ____________V Częstotliwość: _________Hz
Moc: _____________ KW
5. P: Jaka jest twoja minimalna ilość?
Odp .: Jeden zestaw jest również mile widziany.
