Szczegóły Produktu:
Zapłata:
|
| Przepływ: | 4-2040 m3 / h | Zasięg głowy: | 2-300m |
|---|---|---|---|
| Wirnik: | Zamknięte | Fazy: | Jednofazowy |
| Ciśnienie: | 25bar | Silnik: | IP55 |
| High Light: | centrifugal chemical pump,pumps used in chemical industry |
||
4-2040 m3 / h Antykwasowe przeciwerozyjne poziome pompy chemiczne Jednofazowe dla rafinerii ropy naftowej
Funkcja produktu
jednostopniowa, pozioma promieniowa podzielona pompa spiralna
standardowy zamknięty wirnik i otwarty wirnik
wymienny korpus pompy i pierścień wirnika
uszczelnienie uszczelnienia i uszczelnienie mechaniczne
kołnierze są zgodne z normami GB, DIN, ANSI, HG

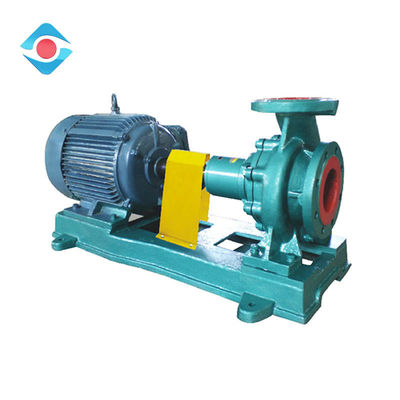

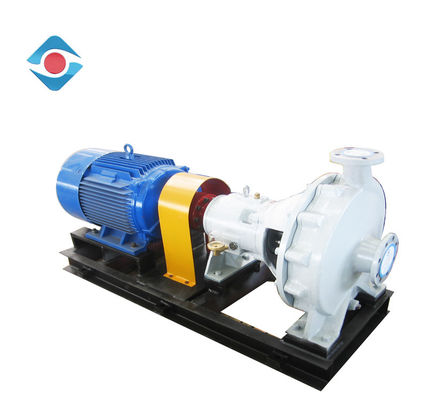

Wyświetlanie produktu

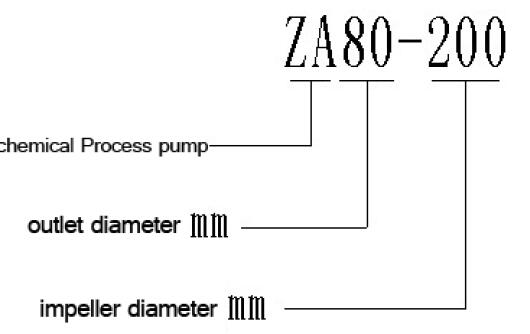

Definicja modelu
Definiowanie modelu może pomóc w lepszym zrozumieniu pompy, średnicy wirnika i średnicy wylotu. ZA80-200 jako przykład:
Rysunek przekrojowy
102,00 | korpus pompy | 161,00 | pokrywa pompy | 183,00 | Stopa podporowa |
210,00 | wał | 230,00 | wirnik | 320,00 | Łożysko walcowe |
320,01 | Łożysko walcowe | 330,00 | Wspornik łożyska | 360,00 | Pokrywa łożyska |
360,01 | Pokrywa łożyska | 400,00 | Płaska uszczelka | 400,01 | Płaska uszczelka |
412,00 | O-ring | 412,01 | O-ring | 433,00 | Uszczelnienie mechaniczne |
433,01 | Uszczelnienie mechaniczne | 471,00 | Pokrywa uszczelniająca | 471,01 | Pokrywa uszczelniająca |
502,00 | Pierścień zużycia obudowy | 502,01 | Pierścień zużycia obudowy | 502,02 | Pierścień zużycia obudowy |
503,00 | Pierścień zużycia wirnika | 503,01 | Pierścień zużycia wirnika | 507,00 | deflrctor |
507,01 | deflektor | 524,00 | rękaw | 524,01 | rękaw |
638,00 | Olejarka o stałym poziomie | 644,00 | Pierścień smarujący | 673,00 | Filtr odpowietrzający |
710,00 | rura | 915,00 | Wkładka gwintowana | 922,00 | Nakrętka wirnika |
923,00 | Nakrętka łożyskowa | 932,00 | pierścień zabezpieczający |
Specyfikacja
| Pompa do procesów chemicznych serii ZA | ||
| Parametr techniczny | Średni | |
| DN | 25–400 mm |
|
| Przepływ Q | <2600 m3 / h | |
| Kierownik H. | <250m | |
| Ciśnienie P | <2,5 MPa | |
| Temperatura T. | -80 ℃ -450 ℃ | |

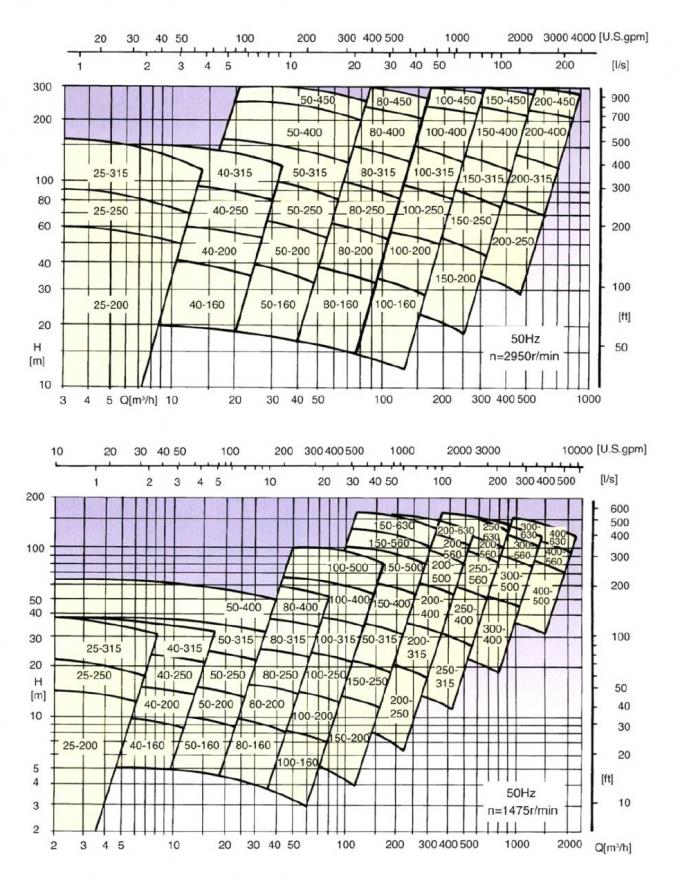

Krzywa wydajności
