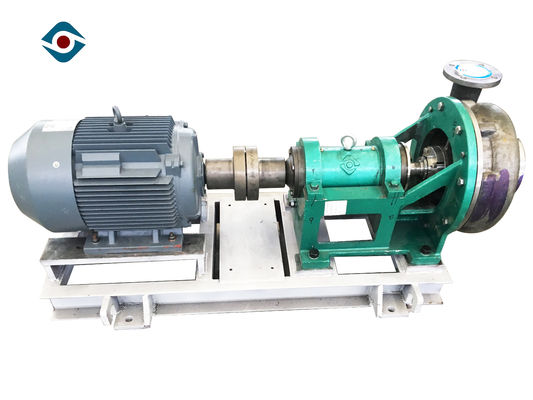

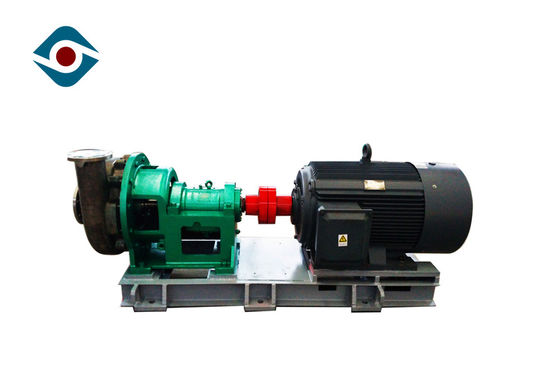

Wysokowydajna przemysłowa pompa do obróbki chemicznej z dynamicznym uszczelnieniem do cieczy korozyjnych

Wysokowydajna przemysłowa pompa do obróbki chemicznej z dynamicznym uszczelnieniem do cieczy korozyjnej

Krótkie wprowadzenie

• Pompy serii WD to poziome, odporne na korozję pompy odśrodkowe, z przestronnym kanałem przepływowym wirnika i doskonałą wydajnością hydrauliczną.
• Tylna osłona wirnika jest wyposażona w tylne ostrze, które może zmniejszyć wyciek mediów.
• Osiowe urządzenie regulujące jest wyposażone w celu regulacji przestrzeni między wirnikiem a korpusem pompy.
• Różne typy uszczelnienia wału (w tym uszczelnienie mechaniczne, uszczelnienie dynamiczne + uszczelnienie uszczelniające, uszczelnienie dynamiczne + uszczelnienie typu K) są przyjmowane w celu spełnienia wymagań uszczelnienia wału do przenoszenia różnych mediów.

cechy

1. Pozioma pompa odśrodkowa z serii WD, odporna na korozję i odporna na zużycie, przyjmuje obecną ogólną strukturę: wspornik i kształt tylnych drzwi, dzięki czemu demontaż i konserwacja pompy są bezpieczne i wygodne, a koszty konserwacji i naprawy są niskie.

2. Pozioma pompa odśrodkowa z serii WD odporna na korozję i odporna na zużycie przyjmuje modułową konstrukcję CAD, ponad 20 modeli, tylko 5 korpusów łożyskowych. Części tej samej serii mają doskonałą zamienność. Kołnierze wlotowe i wylotowe pomp WD są zgodne ze standardem HG20592-2000PN16Mpa, a różne standardy kołnierzy można wdrażać zgodnie z wymaganiami użytkownika.

3. Odporna na korozję i odporna na zużycie pozioma pompa odśrodkowa serii WD przyjmuje zintegrowany wirnik odlewniczy. Korpus pompy przyjmuje konstrukcję szerokiego kanału przepływowego, co sprawia, że ​​pompa dostosowuje się do warunków pracy i ma dużą zdolność przenoszenia pompy.

4. Szczególnie nadaje się do wysokiej zawartości substancji stałych, wysokiej lepkości i łatwego krystalizacji. Ma wysoką wydajność i doskonałe działanie przeciw kawitacji.

Zakres specyfikacji

Rozmiar rozładowania: 40 mm ~ 200 mm
Rozmiar wlotu: 50 mm ~ 250 mm
Wydajność: 8 ~ 800 m³ / h
Głowa: 10 ~ 90 m
Maksymalna wydajność: 70%
NPSH: 1,4 m ~ 4,5 m
Rodzaj uszczelnienia: uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelniające
RPM: 1450 r / min

Struktura

Szczegóły Produktu

Wirnik:

Zamknij wirnik: nadaje się do czystych płynów, płyny zawierają cienkie cząstki stałe, cienkie roztwory

Otwarty wirnik: nadaje się do czystych cieczy, ciecze zawierają cienkie cząstki stałe, ciecze ścierne, zawiesiny i papier o konsystencji do 8%.

Uszczelnienie mechaniczne

Podwójne uszczelnienie mechaniczne:

• niskie koszty utrzymania
• brak wycieków, niska strata tarcia
• nie wymaga docierania
• wymaga mniej wody uszczelniającej niż dławik
• długa żywotność

Pojedyncze uszczelnienie mechaniczne:

• niskie koszty utrzymania
• brak wycieków, niska strata tarcia
• nie wymaga docierania
• nie wymaga zewnętrznej wody uszczelniającej
• dłuższa żywotność niż podwójne uszczelnienie mechaniczne

Wymiar instalacji
