| Max Flow: | 1000 m3 / h | Max Head: | 120m |
|---|---|---|---|
| Wygląd: | dostosować | Struktura: | Pojedyncza scena |
| Napięcie: | 380V | Inne nazwy: | Pompa kwasowa |
| High Light: | high pressure chemical pump,electric chemical pump |
||

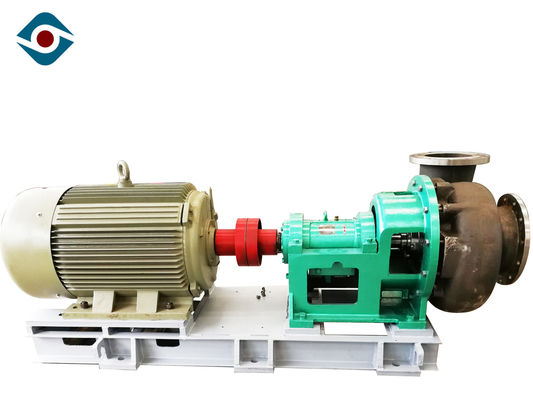

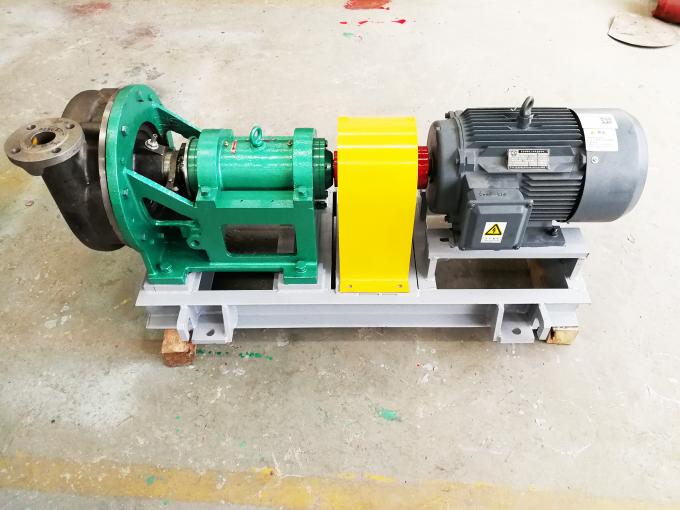

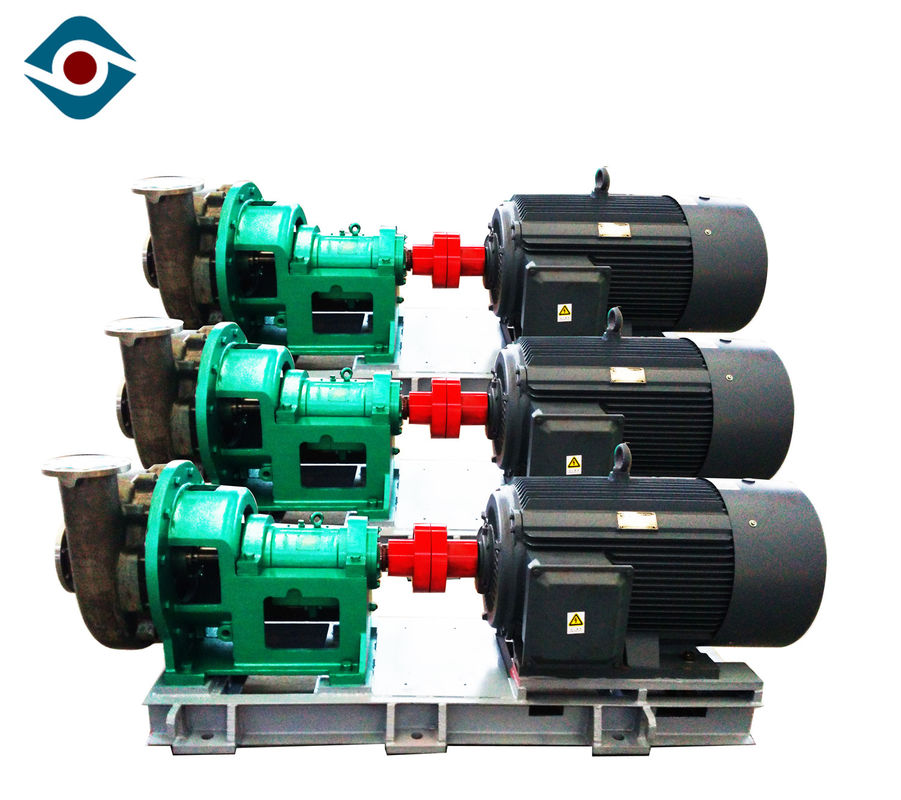

Dwuskładnikowa pompa ze stali nierdzewnej o silnej siarce, kwasoodporna pompa chemiczna
Struktura
Chemiczna pompa odśrodkowa jednostopniowa, ssąca.
Dostępna jest konstrukcja montowana zarówno na łapach, jak i na środku; dzielona promieniowo obudowa.
Łożyska są regulowaną częścią obrotową zamontowaną w obudowie łożyska.
Wylot pompy z jednej strony obudowy.
Uszczelnienie mechaniczne przyjmuje się za uszczelnienie wału.
Sprzężone bezpośrednio za pomocą sprzęgieł kłowych lub elastycznych.
Funkcja pompy
Wspornik korpusu łożyska
Wspornik korpusu pompy pompy WD jest żeliwną (HT200, HT250) konstrukcją ramy o wystarczającej sztywności i pewnej amortyzacji, jego rolą jest podparcie korpusu pompy i korpusu łożyska.
Korpus łożyska
Korpus łożyska wyposażony w łożyska toczne do przenoszenia sił promieniowych i osiowych wału pompy. Pompa WD jest wyposażona w dwa łożyska kulkowe skośne jednorzędowe po stronie sprzęgła, aby wytrzymać siły osiowe i promieniowe. Łożysko walcowe jednorzędowe jest zamontowane po stronie pompy, aby wytrzymać siły promieniowe. Płytka zatrzymująca wodę 316L jest umieszczona na przednim końcu dławika łożyska, aby zapobiec przedostaniu się mediów lub innych płynów do łożyska przedniego.
Struktura
| * 1 | Śruba blokująca | * 8 | Vice komory wirnika | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2) | Uszczelka | 9 | O-ring | * 16 | Łożysko przednie | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Vice wirnik | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakowania | 18 | Wspornik łożyska | 25 | Wspornik korpusu łożyska | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Wypłucz dyszę wodną | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |
Wymiar instalacji
