Szczegóły Produktu:
Zapłata:
|
| Przepływ znamionowy: | 2040 m3 / h | Min. Przepływ: | 4m3 / h |
|---|---|---|---|
| Zasięg głowy: | 2-300m | Użycie: | Wszystkie wymagania dotyczące procesów chemicznych |
| Prędkość: | 2950r / min 、 1450r / min | Kaliber: | DN 25–400 mm |
| Podkreślić: | odśrodkowa pompa chemiczna,pompy stosowane w przemyśle chemicznym |
||

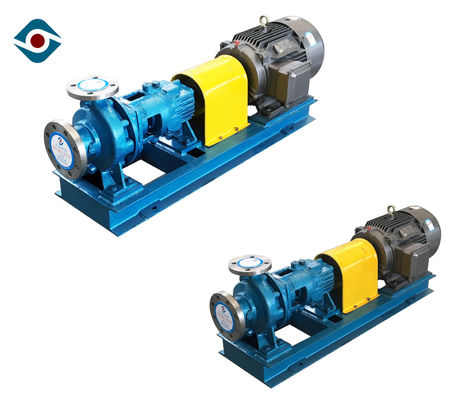

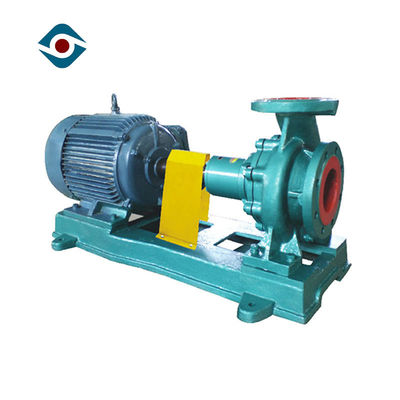

Wysokowydajne żeliwne poziome pompy chemiczne Jednostopniowy silnik przeciwwybuchowy
Główne cechy
> Zwarta konstrukcja, niewielka objętość, piękny wygląd
> Łatwy w montażu
> Stabilna praca, niski poziom hałasu, wysoka koncentryczność elementów
> Brak wycieków
> Łatwy w utrzymaniu
Specyfikacja
| Rozmiar rozładowania | Rozmiar wlotu | Pojemność | Głowa | NPSH |
| 32 mm ~ 200 mm | 50 mm ~ 250 mm | 4 ～ 2600 m3 / h | 2 ～ 300m | 1,4m ~ 3,5m |
Detale
Struktura pompy
Uszczelnienie pompowe różnych form konstrukcyjnych, najczęściej stosowane jest wbudowane niezrównoważone uszczelnienie mechaniczne z pojedynczym końcem. W zależności od warunków pracy można również zastosować zewnętrzne, niezrównoważone lub dwustronne uszczelnienie mechaniczne. Płukanie metodą chłodzenia może być płukanie lub płukanie, można również zainstalować dodatkowe urządzenie uszczelniające. Na zawieszonych cząstkach lub mniej korozyjnych mediach można również wybrać uszczelnienie miękkie (płukanie lub płukanie).
Rysunki
102,00 | korpus pompy | 161,00 | pokrywa pompy | 183,00 | Stopa podporowa |
210,00 | wał | 230,00 | wirnik | 320,00 | Łożysko walcowe |
320,01 | Łożysko walcowe | 330,00 | Wspornik łożyska | 360,00 | Pokrywa łożyska |
360,01 | Pokrywa łożyska | 400,00 | Płaska uszczelka | 400,01 | Płaska uszczelka |
412,00 | O-ring | 412,01 | O-ring | 433,00 | Uszczelnienie mechaniczne |
433,01 | Uszczelnienie mechaniczne | 471,00 | Pokrywa uszczelniająca | 471,01 | Pokrywa uszczelniająca |
502,00 | Pierścień zużycia obudowy | 502,01 | Pierścień zużycia obudowy | 502,02 | Pierścień zużycia obudowy |
503,00 | Pierścień zużycia wirnika | 503,01 | Pierścień zużycia wirnika | 507,00 | deflrctor |
507,01 | deflektor | 524,00 | rękaw | 524,01 | rękaw |
638,00 | Olejarka o stałym poziomie | 644,00 | Pierścień smarujący | 673,00 | Filtr odpowietrzający |
710,00 | rura | 915,00 | Wkładka gwintowana | 922,00 | Nakrętka wirnika |
923,00 | Nakrętka łożyskowa | 932,00 | pierścień zabezpieczający |
Środek roboczy i zastosowanie
Kwasy nieorganiczne i organiczne o różnych temperaturach i stężeniach
Alkaliczny roztwór o różnej temperaturze i stężeniu
Roztwór soli o różnej temperaturze i stężeniu
Różne ciekłe produkty petrochemiczne, związki organiczne, żrące surowce i produkty
Chemia
Przetwórstwo spożywcze
Papierkowa robota
Stacja wody morskiej
Sprzęt ochrony środowiska
