Szczegóły Produktu:
Zapłata:
|
| typu: | Wyciągana konstrukcja | Wskaźnik wydajności: | 4-2040 m3 / godz |
|---|---|---|---|
| Głowa: | 2-300 metrów | Gwarancja: | 1 rok |
| Ciśnienie: | 25 kg / cm2 | Wirnik: | Zamknięte / półotwarte |
| High Light: | centrifugal chemical pump,industrial chemical pumps |
||

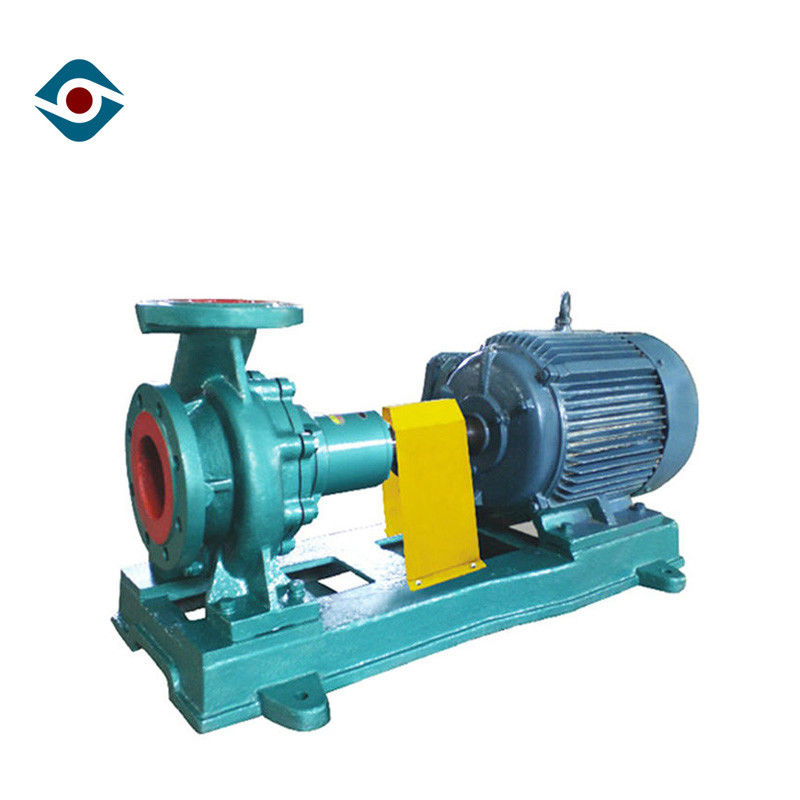

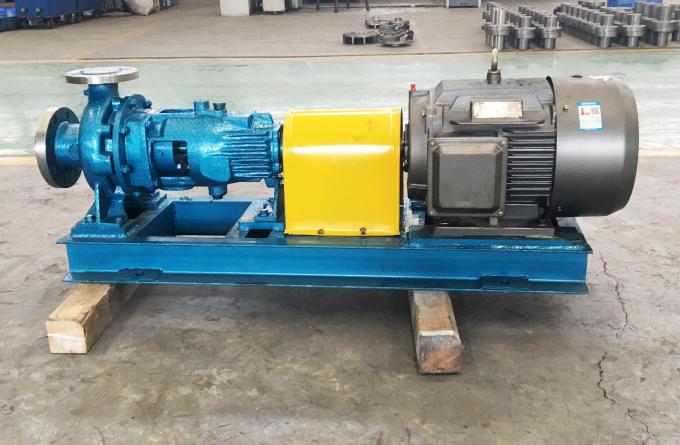

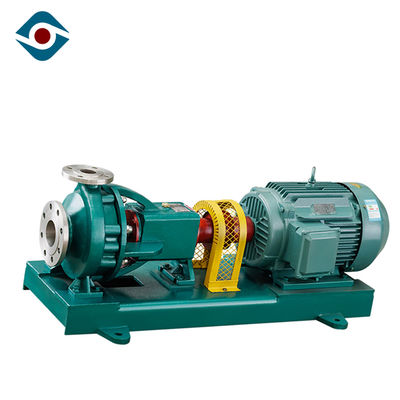

Łatwa obsługa Wysokociśnieniowe odśrodkowe chemiczne pompy procesowe do systemu odwróconej osmozy
Dane specyfikacji
| Rozmiar rozładowania | Rozmiar wlotu | Pojemność | Głowa | NPSH |
| 32 mm ~ 200 mm | 50 mm ~ 250 mm | 4 ～ 2600 m3 / h | 2 ～ 300m | 1,4m ~ 3,5m |
Streszczenia
1. Chemiczna pompa procesowa serii ZA jest jednostopniową pompą poziomą.
2. Pompa przyjmuje konstrukcję radialnego podziału spiralnego.
2. Korpus pompy jest podparty stopą
3. Wirnik jest wirnikiem promieniowym z pojedynczym ssaniem.
4. Ciecz jest zasysana osiowo i odprowadzana promieniowo.
5. Skrzynia do pakowania jest wyposażona w adapter chłodnicy lub adapter grzejnika; Uszczelnienie uszczelnienia, pojedyncze uszczelnienie mechaniczne i podwójne uszczelnienie mechaniczne są przystosowane do uszczelnienia wału.
6. Pompa jest wyposażona w układ chłodzący, myjący i uszczelniający.
Charakterystyka
Uszczelnienie wału: Uszczelnienie wału, w tym uszczelnienie dławiące i uszczelnienie mechaniczne, a maksymalne odbicie osi wynosi 0,05 mm.
Kino
Rysunki
102,00 | korpus pompy | 161,00 | pokrywa pompy | 183,00 | Stopa podporowa |
210,00 | wał | 230,00 | wirnik | 320,00 | Łożysko walcowe |
320,01 | Łożysko walcowe | 330,00 | Wspornik łożyska | 360,00 | Pokrywa łożyska |
360,01 | Pokrywa łożyska | 400,00 | Płaska uszczelka | 400,01 | Płaska uszczelka |
412,00 | O-ring | 412,01 | O-ring | 433,00 | Uszczelnienie mechaniczne |
433,01 | Uszczelnienie mechaniczne | 471,00 | Pokrywa uszczelniająca | 471,01 | Pokrywa uszczelniająca |
502,00 | Pierścień zużycia obudowy | 502,01 | Pierścień zużycia obudowy | 502,02 | Pierścień zużycia obudowy |
503,00 | Pierścień zużycia wirnika | 503,01 | Pierścień zużycia wirnika | 507,00 | deflrctor |
507,01 | deflektor | 524,00 | rękaw | 524,01 | rękaw |
638,00 | Olejarka o stałym poziomie | 644,00 | Pierścień smarujący | 673,00 | Filtr odpowietrzający |
710,00 | rura | 915,00 | Wkładka gwintowana | 922,00 | Nakrętka wirnika |
923,00 | Nakrętka łożyskowa | 932,00 | pierścień zabezpieczający |
