Szczegóły Produktu:
Zapłata:
|
| Projekt: | Standaryzowana pompa chemiczna | Q maks: | 2040 m3 / h |
|---|---|---|---|
| H maks: | 300m | Kolor: | dostosować |
| Gwarancja: | 1 rok | Napięcie: | 220 V / 380 V / 400 V / 415 V / 460 V. |
| Prędkość: | Do 2800 obr./min | ||
| High Light: | industrial chemical pumps,pumps used in chemical industry |
||

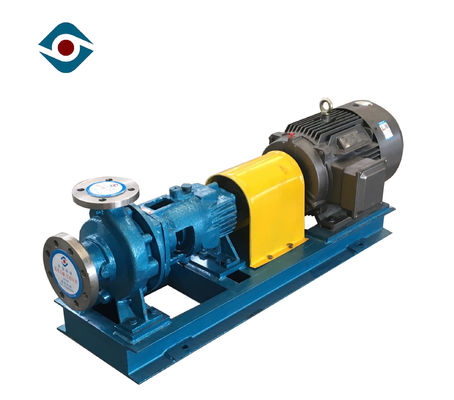

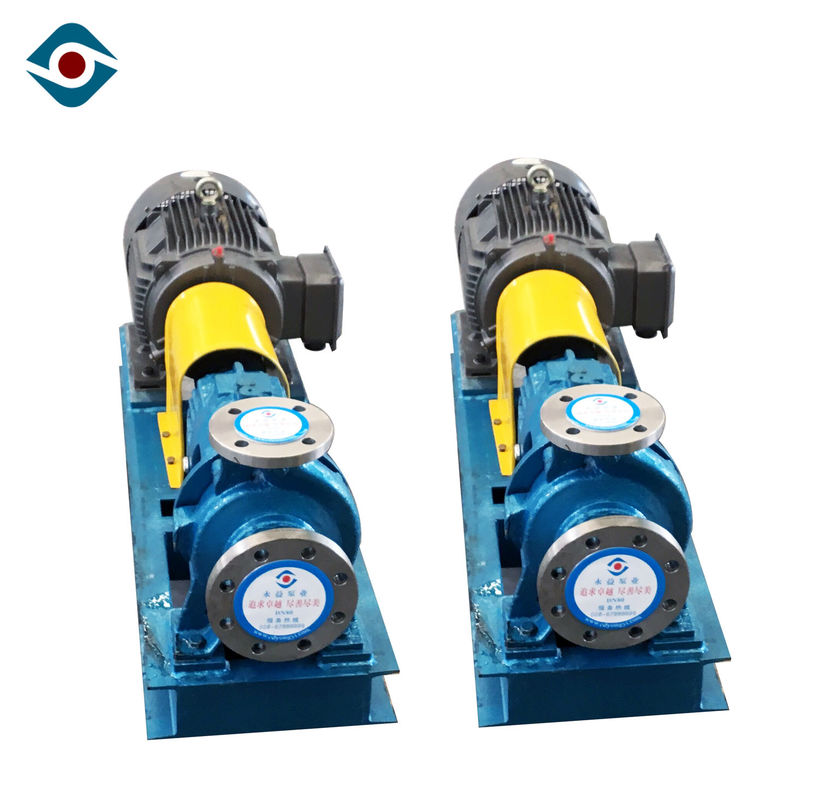

Standaryzowane odśrodkowe pompy celulozowo-papierowe Pozioma wydajność chemiczna Pojedyncze ssanie
Podanie
W rafineriach, przemyśle petrochemicznym, przetwórstwie węgla i inżynierii niskotemperaturowej. |
W przemyśle chemicznym, przemyśle włókienniczym i przemyśle przetwórczym, szczególnie w przemyśle papierniczym i celulozowym, przemyśle cukrowniczym. |
W przemyśle wodnym, szczególnie w instalacjach odsalania wody morskiej. |
W ogrzewaniu i klimatyzacji. |
W elektrowniach kopalnych i jądrowych. |
Przegląd produktów
1. Chemiczna pompa procesowa serii ZA jest jednostopniową poziomą promieniową pompą spiralną z podziałką. |
2. Korpus pompy jest podparty stopą |
3. Wirnik jest wirnikiem promieniowym z pojedynczym ssaniem. |
4. Ciecz jest zasysana osiowo i odprowadzana promieniowo. |
5. Skrzynia do pakowania jest wyposażona w adapter chłodnicy lub adapter grzejnika. |
6. Uszczelnienie uszczelnienia, pojedyncze uszczelnienie mechaniczne i podwójne uszczelnienie mechaniczne są przystosowane do uszczelnienia wału |
7. Pompa jest wyposażona w układ chłodzący, myjący i uszczelniający. |
Rysunki strukturalne
| 102,00 | korpus pompy | 161,00 | pokrywa pompy | 183,00 | Stopa podporowa |
| 210,00 | wał | 230,00 | wirnik | 320,00 | Łożysko walcowe |
| 320,01 | Łożysko walcowe | 330,00 | Wspornik łożyska | 360,00 | Pokrywa łożyska |
| 360,01 | Pokrywa łożyska | 400,00 | Płaska uszczelka | 400,01 | Płaska uszczelka |
| 412,00 | O-ring | 412,01 | O-ring | 433,00 | Uszczelnienie mechaniczne |
| 433,01 | Uszczelnienie mechaniczne | 471,00 | Pokrywa uszczelniająca | 471,01 | Pokrywa uszczelniająca |
| 502,00 | Pierścień zużycia obudowy | 502,01 | Pierścień zużycia obudowy | 502,02 | Pierścień zużycia obudowy |
| 503,00 | Pierścień zużycia wirnika | 503,01 | Pierścień zużycia wirnika | 507,00 | deflrctor |
| 507,01 | deflektor | 524,00 | rękaw | 524,01 | rękaw |
| 638,00 | Olejarka o stałym poziomie | 644,00 | Pierścień smarujący | 673,00 | Filtr odpowietrzający |
| 710,00 | rura | 915,00 | Wkładka gwintowana | 922,00 | Nakrętka wirnika |
| 923,00 | Nakrętka łożyskowa | 932,00 | pierścień zabezpieczający |
Funkcja projektowania
Norma: EN 22858 (ISO 2858), ISO 5199
Projekt: poziomy, jednostopniowy
Konstrukcja: konstrukcja wysuwana do tyłu
Konstrukcja obudowy: obudowa jednozwojowa
Wirnik: zamknięty
Smarowanie łożysk: smarowanie smarem stałym lub olejem
Wersje montażowe: płyta podstawy, rama podstawy lub mocowanie na palach
Płatność i pakiet
Sposób wysyłki obejmuje wysyłkę morską, lotniczą i ekspresową (DHL, TNT, Fedex, ...)
Warunki płatności to L / C, TT, PAYPAL, WEST UNION lub inne negocjowane z klientami.
