Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Max Flow: | 364m 3 / h |
|---|---|---|---|
| Max Head: | 58m | materiał: | Materiał odporny na korozję |
| Paliwo: | Elektryczne | Kolor: | dostosować |
| Napięcie: | 380 V / 660 V / 1140 V. | Struktura: | Pompa jednostopniowa |
| Nazwa produktu: | Pompa zatapialna do ścieków ściekowych Pompa zanurzeniowa do szlamu | ||
| High Light: | vertical sump pump,industrial slurry pumps |
||
Pompa szlamowa ścierna Pogłębiarka szlamowa Podwodne pionowe pompy szlamowe
Opis produktu
Pionowe pompy szlamowe ZJL są jednostopniowymi jednostopniowymi pompami szlamowymi odśrodkowymi. Pompy z serii ZJL są zgodne z teorią płynów dwufazowych i zostały zaprojektowane zgodnie z zasadą minimalizacji strat całkowitych. Geometryczny kształt elementów kanału przepływowego jest odpowiedni dla warunków przepływu medium. W ten sposób straty hydrauliczne pomiędzy częściami, w których występują wiry i uderzenia, są zmniejszone, tak że zmniejsza się ścieranie elementów kanału przepływowego; wydajność wody jest zwiększona; hałasy i wibracje są zmniejszone. Stop chromu, który ma wysoką odporność na zużycie, odporność na korozję i udarność, jest stosowany do elementów przepływowych w celu poprawy żywotności.
Główne zastosowanie
· Górnictwo |
· Budownictwo cywilne |
· Przemysł |
· Przygotowanie węgla |
· Przetwarzanie minerałów |
· Precesja chemiczna |
cechy produktu
1 Elementy kanału przepływowego: ten typ pompy wykorzystuje metal odporny na zużycie, wirnik wybiera metal odporny na zużycie lub gumę.
2 Elementy łożysk: stosujemy smarowanie smarem stałym. W zależności od wysokości cieczy w zbiorniku na żużel, można wybrać różne długości wału pompy lub rury ssącej.
3 Uszczelnienie: Nie wymaga uszczelnienia wału ani wody do uszczelnienia wału. W przypadku siły ssącej niewystarczający stan może również normalnie działać poniżej.
Parametr techniczny
Model | Wydajność czystej wody | Silnik wspomagający | |||||
Prędkość obrotowa n | Pływ Q | Głowa H. | Moc wału Rocznie | skuteczność η | |||
| r / min | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17,9 | 15.3 | 63,1 | Y250M-6 V1 380 V 37 kW | |
| 332 | 13.2 | 17.5 | 68,1 | ||||
| 364 | 12.1 | 18,0 | 66,8 | ||||
730 | 147 | 10,0 | 6.3 | 63,1 | Y200L-8 V1 380 V 15 kW | ||
| 247 | 7.3 | 7.2 | 68,1 | ||||
| 271 | 6.7 | 7.4 | 66,8 | ||||
590 | 119 | 6.5 | 3.3 | 63,1 | Y160L-10 V1 380 V 11kw | ||
| 200 | 4.8 | 3.8 | 68,1 | ||||
| 219 | 4.4 | 3,9 | 66,8 | ||||
100ZJL-A36 | 1480 | 113 | 51,1 | 32,1 | 54,1 | Y250M-4 V1 380 V 55 kW | |
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
970 | 76 | 22,9 | 9,6 | 54,1 | Y200L1-6 V1 380 V 18,5 kW | ||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54,2 | ||||
80ZJL-A33 | 1480 | 100 | 46,8 | 26,8 | 52,6 | Y225M-4 V1 380 V 45 kW | |
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
970 | 42 | 16,8 | 5.5 | 52,6 | Y180L-6 V1 380 V 15 kW | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8,7 | 52,3 | ||||
65ZJL-A38 | 1470 | 75 | 52,3 | 23.1 | 42,7 | Y225S-4 V1 380 V 37 kW | |
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
970 | 50 | 23,4 | 6.9 | 42,7 | Y180L-6 V1 380 V 15 kW | ||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8.6 | 45,6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43,7 | Y180M-4 V1 380 V 18,5 kW | |
| 58 | 31,9 | 9.7 | 51,9 | ||||
| 98 | 26,0 | 13.4 | 51,7 | ||||
960 | 25 | 14,8 | 2.3 | 43,7 | Y132M2-6 V1 380 V 5,5 kW | ||
| 38 | 13,6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
50ZJL-A40 | 1470 | 31 | 58,3 | 16.5 | 29,9 | Y200L-4 V1 380 V 30 kW | |
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22.1 | 30,3 | ||||
970 | 21 | 25,4 | 4.9 | 29,9 | Y160L-6 V1 380 V 11kw | ||
| 31 | 22,2 | 5.5 | 34,1 | ||||
| 43 | 16.5 | 6.4 | 30,3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31,2 | Y200L-4 V1 380 V 30 kW | |
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
970 | 24 | 19,1 | 4.7 | 31,2 | Y160L-6 V1 380 V 11kw | ||
| 42 | 16,9 | 5.6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10,7 | 1.4 | 34,9 | Y112M-4 V1 380 V 4kw | |
| 24,7 | 9.2 | 1.6 | 38,6 | ||||
| 38,0 | 6.0 | 2.0 | 31,2 | ||||
910 | 10,8 | 4.3 | 0,4 | 34,9 | Y90L-6 V1 380 V 1,1 kW | ||
| 15,6 | 3.7 | 0,4 | 38,6 | ||||
| 24,0 | 2.4 | 0,5 | 31,2 | ||||
40ZJL-A35 | 1470 | 23,7 | 42,9 | 12,8 | 27,3 | Y180L-4 V1 380 V 22 kW | |
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14.1 | 28,1 | ||||
970 | 15,8 | 19,2 | 3.8 | 27,3 | Y160M-6 V1 380 V 7,5 kW | ||
| 28,3 | 15.3 | 4.1 | 33,8 | ||||
| 31,8 | 13,6 | 4.2 | 28,1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21,5 | 2.3 | 26.1 | Y132S-4 V1 380 V 5,5 kW | |
| 18.4 | 19,0 | 2.6 | 36,6 | ||||
| 22,9 | 16,8 | 2.8 | 37,6 | ||||
910 | 6.6 | 9.2 | 0,6 | 26.1 | Y90L-6 V1 380 V 1,1 kW | ||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14,9 | 7.2 | 0,7 | 37,6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17,0 | 1.6 | 27,9 | Y112M-4 V1 380 V 4,0 kW | |
| 20,3 | 15.3 | 2.0 | 42,4 | ||||
| 25,9 | 14.1 | 2.2 | 44,6 | ||||
910 | 6.0 | 6,8 | 0,4 | 27,9 | Y90L-6 V1 380 V 1,1 kW | ||
| 12,8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5.6 | 0,6 | 44,6 | ||||
Struktura
| 1 | Obudowa spiralna | 2) | wsparcie | 3) | Podstawa silnika |
| 4 | Wirnik | 5 | Lewa płyta nośna | 6 | Rura odprowadzająca |
| 7 | Tylna płyta wyściółki | 8 | Korpus łożyska | 9 | Prawa płyta nośna |

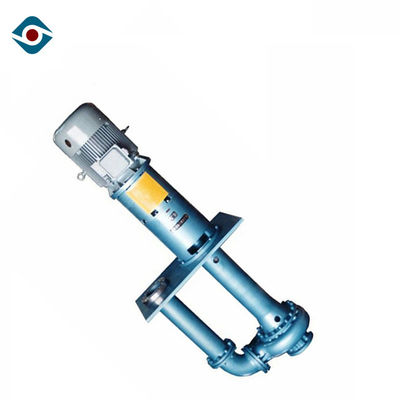

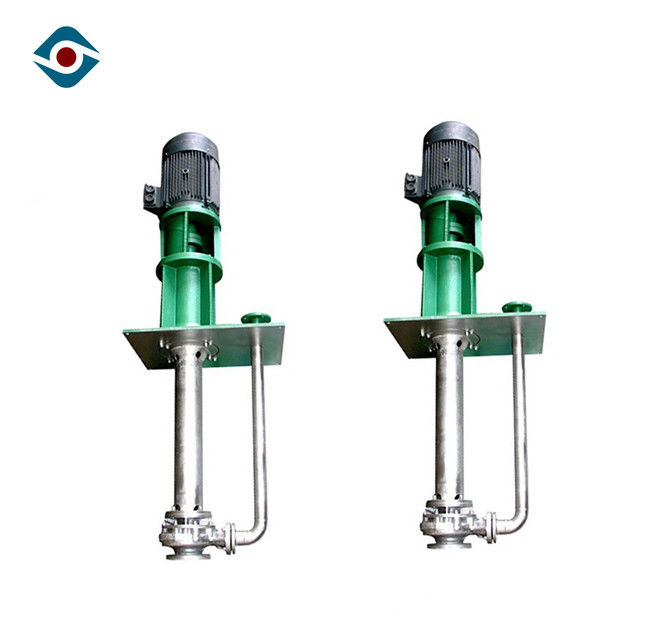

Zdjęcie produktu
Wymiar instalacji
