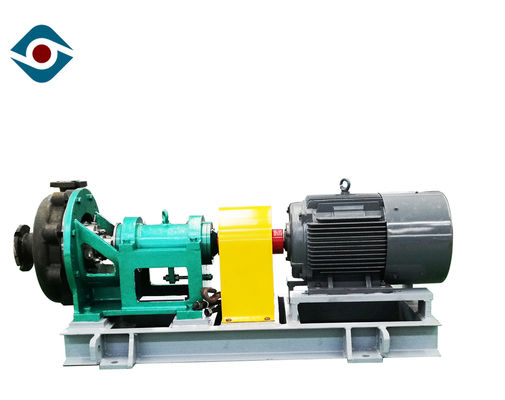

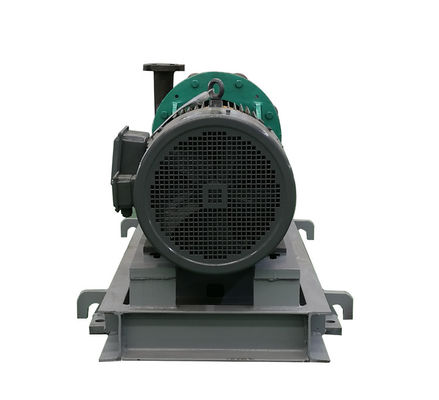

Pompy odśrodkowe samozasysające typu otwartego z wyciąganą instalacją poziomą

Pompy odśrodkowe samozasysające typu otwartego z wyciąganym tyłem

Dane operacyjne

Rozmiar rozładowania: 20 mm ~ 250 mm

Rozmiar wlotu: 32 mm ~ 300 mm

Wydajność: 4 ~ 2000 m3 / h

Głowa: 2 ~ 160m

Maksymalna wydajność: 65%

NPSH: 0m ~ 3,5m

Typ wirnika: zamknięty / półotwarty

RPM: 1450 r / min ~ 2900 rpm

Budowa

• uszczelnienia do pakowania lub uszczelnienia mechaniczne
• instalacja pozioma
• Średnica nominalna: DN32 ～ DN300
• otwarty wirnik odporny na zabrudzenia
• luz wirnika można optymalnie regulować z zewnątrz
• ssanie poziome i wyładowanie pionowe
• promieniowa pompa spiralna z podziałką

Materiał

• Grade Grey Cast Iron Steel Steel (Wcb)
• Stal stopowa Cf8
• Cf8m Cf3
• Stop Cf3m (Ss-316l) 20
• Cd4mcu. Cd4mcu. Nickle Ni-Alloys Nickle Ni-Alloys
• Ni-Resist 2-1nicl
• R55 Hastelloy- B / C
• Gun Metal / Brąz

Funkcja struktury

• Normy ISO5199 i GB / T5656

• oparty na zaawansowanym modelu hydraulicznym, wyższa wydajność

• duża wszechstronność i szeroki zakres zastosowań

• odciągana konstrukcja: zmniejsz koszty konserwacji i napraw

• wymienne części

• Standardowy kołnierz GB / T9113.1-2000PN2.5MPa

Detale

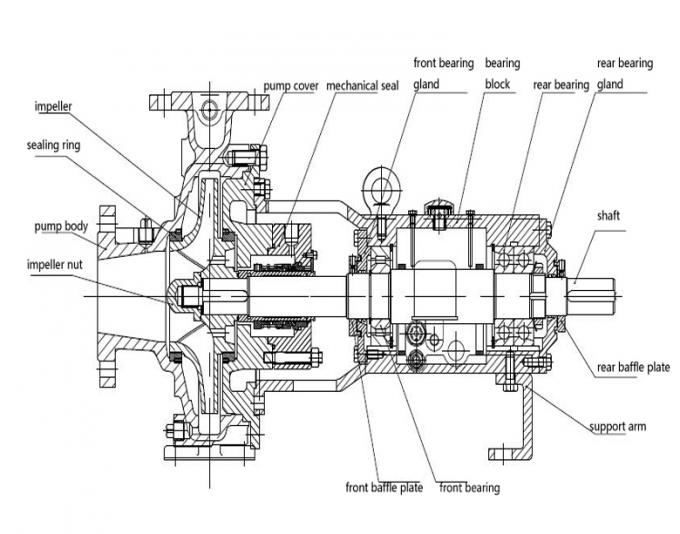

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. Korpus pompy: konstrukcja spiralna, dzielone promieniowo ze zintegrowanymi nóżkami, zapewniają doskonałą odporność na obciążenia rurociągu i zwiększoną niezawodność. The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. Wysuwana konstrukcja umożliwia usunięcie elementu obrotowego bez wpływu na działanie tulei silnika.

Impeller: Inpleller is inblock cast. Wirnik: Inpleller jest odlewany w bloku. There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; Istnieją dwa sposoby zrównoważenia siły osiowej pompy: gdy średnica nominalna wirnika jest mniejsza lub równa 250 mm, tylne ostrze służy do zrównoważenia siły; when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. gdy średnica nominalna wirnika jest większa lub równa 315 mm, pierścień uszczelniający i otwór równoważący służą do równoważenia siły. The residual axial force is absorbed by a set of angular contact ball bearings. Resztkowa siła osiowa jest pochłaniana przez zestaw łożysk kulkowych skośnych.

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. Uszczelnienie wału: Wymiar wnęki uszczelnienia wału spełnia wymagania różnych typów uszczelnień wału. Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. Uszczelnienie uszczelniające, uszczelnienie mechaniczne z jednego końca, podwójne uszczelnienie ciśnieniowe, podwójne uszczelnienie bezciśnieniowe i uszczelnienie mechaniczne naboju mogą być stosowane w celu zaspokojenia potrzeb klientów.
