Zamknięte wirniki Pompy do chemicznego przetwarzania Uszczelniająca pompa uszczelniająca do kwasu fluorowodorowego

Zamknięte wirniki Pompy do chemicznego przetwarzania Uszczelniająca pompa uszczelniająca do kwasu fluorowodorowego

funkcje

1. Wysokowydajne odlewanie spiralne ze zintegrowaną stopą i wielożebrowym kołnierzem tłocznym zapewnia doskonałą odporność na obciążenia rur i poprawia niezawodność konstrukcji z wyciąganiem wstecznym pozwala na usunięcie elementu obrotowego bez zakłócania pracy silnika w obudowie, co upraszcza rutynową konserwację.

2. Wirnik: Odlew ze stali nierdzewnej dupleks, otwarty wirnik zapewniający wysoką wydajność, niskie koszty eksploatacji i długą żywotność, łopatki tylnego wirnika i konstrukcja osłony zapewniają równowagę osiową, która zmniejsza koszty konserwacji i przestojów poprzez zwiększenie niezawodności uszczelnienia i łożyska.

3. Pump Casing: Top centerline discharge, self-venting casing, arranged for back pull-out. 3. Obudowa pompy: górny wylot centralny, samoodpowietrzająca obudowa, przystosowana do wyciągania z tyłu. Fully confined gasket. W pełni zamknięta uszczelka. Foot support under casing for maximum resistance to misalignment and distortion from pipe loads. Podparcie stopy pod obudową dla maksymalnej odporności na niewspółosiowość i odkształcenie od obciążeń rur. ANSI B16.5, 150# flanges standard and also ANSI B16.5, 300# optional for working pressures to 2550 kPa with 3mm corrosion allowance. Kołnierze ANSI B16.5, 150 # standardowe, a także opcjonalnie ANSI B16.5, 300 # dla ciśnień roboczych do 2550 kPa z tolerancją korozji 3 mm. For maximum corrosion / erosion resistance casing is supplied without tapped openings but if specified, gauge and drain plug openings are provided. W celu zapewnienia maksymalnej odporności na korozję / erozję obudowa jest dostarczana bez gwintowanych otworów, ale jeśli jest to wskazane, są dostępne otwory manometru i korka spustowego.

Dane o wydajności

Trochę szczegółów

Materiał konstrukcyjny: C. 1., CS, SS 304/316 L, Brąz, Alloy-20, 304, 316, 316L, 904L, FCr30, CD4MCu, DTCr30, F33, 2507, A33, Hastelloy, stop K, 20 # stop, stop LEWMET85 # itp.

Korpus łożyska: konstrukcja konstrukcyjna ruchoma osiowo

Wał: konstrukcja ze wspornikiem, wytrzymałe łożysko walcowe i sparowane podwójne łożysko kulkowe są montowane tyłem do siebie

Shaft Sleeve: Renewable shaft sleeve is positive driven, hook type, with one end free to expand with temperature variations, PTFE gasket prevents leakage under sleeve. Tuleja wału: Odnawialna tuleja wału jest napędzana dodatnio, hakowo, z jednym końcem swobodnie rozszerzającym się ze zmianami temperatury, uszczelka PTFE zapobiega wyciekom pod tuleją. Sleeve permits application of inside balanced mechanical seals where required. W razie potrzeby tuleja pozwala na zastosowanie wewnętrznych zrównoważonych uszczelnień mechanicznych.

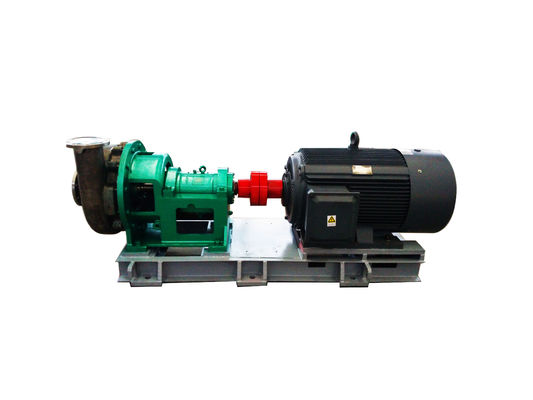

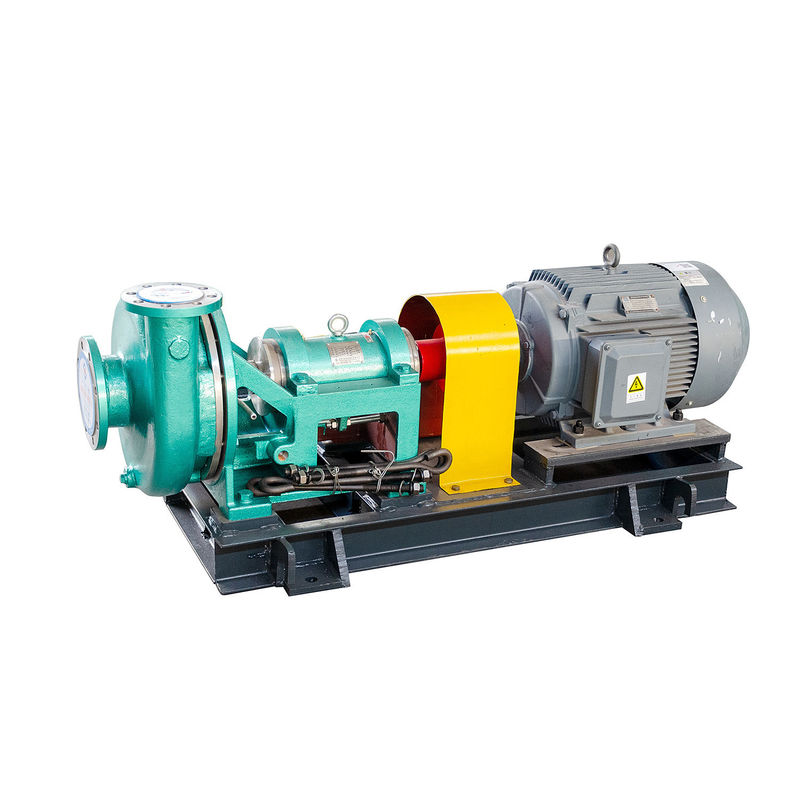

Zdjęcie produktu

Pakiet
