Szczegóły Produktu:
Zapłata:
|
| Odymianie: | Wir | Pływ: | 8 ~ 800 m3 / h |
|---|---|---|---|
| Głowa: | 10 ~ 50m | Napięcie: | 380V |
| Prędkość: | 1500 obr./min | Struktura: | Pompa jednostopniowa |
| Nazwa produktu: | Pompa chemiczna Vortex | ||
| Podkreślić: | pompy zatapialne z wirnikiem wirowym,pompa typu wirowego |
||

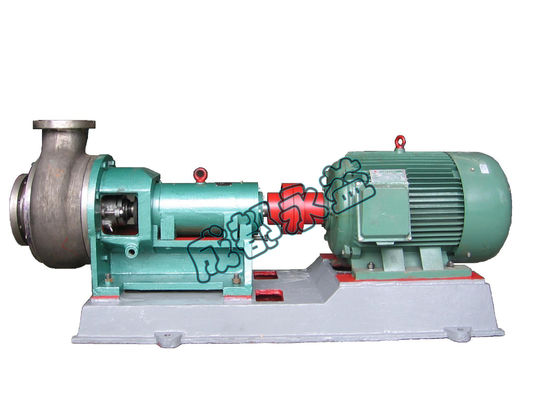

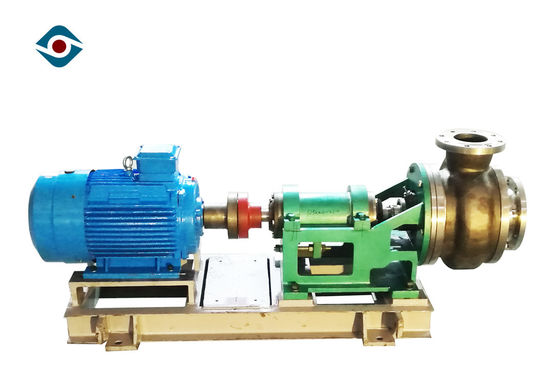

Pojedyncza Suctiom Pozioma pompa chemiczna Vortex Brak wycieku dla przemysłu
Funkcja produktu
1. Niski koszt utrzymania
Aktualna konstrukcja ogólna, wspornik wspornika, przednie i tylne otwarcie drzwi. Jest bardzo bezpieczny i wygodny w demontażu
2. Brak wycieku
Wirnik imadła + uszczelnienie dynamiczne uszczelnienia, uszczelnienie mechaniczne z jednym końcem, podwójne uszczelnienie mechaniczne typu „back-to-back”, uszczelnienie mechaniczne z podwójnym końcem serii i uszczelka naboju.
3. Wielka wymienność
Montaż podzespołów, ponad 20 modeli, tylko 5 korpusów łożyskowych i wsporników korpusów łożyskowych
4. Długa żywotność
Tylne łopatki mogą zmniejszać nacisk osiowy, zapobiegać przedostawaniu się cząstek stałych do wirnika pomocniczego, zmniejszać ścieranie pomocniczego wirnika
Parametr techniczny
Model | Wydajność czystej wody | ||||
Pływ (m³ / h) | Głowa (m) | Prędkość obrotowa (r / min) | Wydajność (%) | NPSHr (m) | |
40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Struktura
1 | przednia okładka | 8 | dysza płucząca | 15 | tylne łożysko | 22 | wspornik korpusu łożyska | 29 | O-ring |
2 | płyta odporna na zużycie | 9 | dławnica | 16 | pokrywa tylnego łożyska | 23 | przednie łożysko | 30 | O-ring |
3 | wirnik | 10 | przednia pokrywa łożyska | 17 | dławnica tylnego uszczelnienia olejowego | 24 | uszczelka olejowa ramy | 31 | klawisz |
4 | korpus pompy | 11 | wspornik korpusu łożyska | 18 | klawisz | 25 | dławik przedniego uszczelnienia olejowego | 32 | nakrętka wirnika |
5 | imadło wirnikowe | 12 | korpus łożyska | 19 | uszczelka olejowa ramy | 26 | podsadzkarz | 33 | Śruba blokująca |
6 | imadło wirnikowe | 13 | łożysko | 20 | nakrętka regulacyjna | 27 | pierścień uszczelniający wodę | ||
7 | pakowalnia | 14 | miska olejowa | 21 | śruba regulująca | 28 | rękaw |
Wymiar instalacyjny
Funkcja uszczelnienia mechanicznego
FAQ
1. P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem założonym w 1995 roku, profesjonalnym producentem pomp do procesów chemicznych i energooszczędnych mikserów z ponad 20-letnim doświadczeniem.
2. P: Jaki jest twój czas dostawy?
Odp .: Zamówienie partii zostanie wysłane w ciągu 40 dni roboczych po otrzymaniu wpłaty.
3. P: Jakie są zasady obsługi gwarancyjnej?
Odp .: 12 miesięcy na wszystkie produkty, a niektóre produkty objęte są 24-miesięczną gwarancją.
4. P: Jakie informacje muszę podać do wyceny?
O: Medium: ____________ PH: ________
Ciężar właściwy: _______ Temperatura: _________
Pojemność / przepływ: ________ m3 / h Głowa: _________m
Napięcie: ____________V Częstotliwość: _________Hz
Moc: _____________ KW
5. P: Jaka jest twoja minimalna ilość?
Odp .: Jeden zestaw jest również mile widziany.
