Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa przepływowa Mix | Pływ: | 200-6500 m3 / h |
|---|---|---|---|
| Głowa: | 8-25m | Wirnik: | Closed / Semi Open |
| marki: | Chengdu Yongyi | Ciśnienie: | 1,6 MPa |
| PH: | 4.5-8 | Temperatury: | -20 ~ 120 ℃ |
| Kołnierz: | dostosować | ||
| High Light: | mixed flow centrifugal pump,mixed flow pump |
||
Duża pojemność Długa żywotność Pozioma konsola pionowa Mieszająca pompa przepływowa
Opis produktu
Zgodnie ze specyfikacją techniczną projektu odsiarczania elektrowni cieplnych, opartą na cechach systemu odsiarczania spalin i zaletach podobnych produktów, wyprodukowaliśmy energooszczędny produkt ---- pompy odsiarczające serii YYTL. Pompy z serii YYTL są pompami obiegowymi o dużym przepływie i niskim przepływie. Stosowane są głównie w mokrym systemie FGD, przenoszącym zawiesinę wapienia i gnojowicę. Pompy mają zalety wysokiej wydajności, bezpiecznej i stabilnej pracy, wygodnej konserwacji, długiej żywotności i tak dalej.
Parametr techniczny
| Model | pływ (m³ / h) | Głowa (m) | Prędkość (r / min) | Maksymalna wydajność (%) | NPSH (NPSHr) m | Dopuszczalna maksymalna moc silnika (KW) | Waga netto (kg) |
| 350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8.0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8.0 | 1000 | 8000 |
| 8000 | 24 | 88,5 | |||||
| 9600 | 21.5 | 89,5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88,5 | |||||
| 8327 | 16.2 | 89,5 | |||||
| 800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89,5 | |||||
| 12000 | 21.3 | 87,5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87,5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89,5 | |||||
| 10400 | 16 | 87,5 | |||||
| 900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |
Materiał części przepływu
Dostarczamy kilka rodzajów materiałów: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20 # stopów, 2507, 2205 i tak dalej.
Struktura
| 1 | Okrągła nakrętka | 2 | Tylna pokrywa łożyska | 3 | Śruba regulująca | 4 | Tylne łożysko | 5 | Wtyczka wentylacyjna |
| 6 | Przednie łożysko | 7 | Przednia pokrywa łożyska | 8 | Płytka zatrzymująca wodę | 9 | śruba | 10 | O-ring |
| 11 | Pokrywa pompy | 12 | Uszczelnienie mechaniczne | 13 | Korpus pompy | 14 | wirnik | 15 | Nakrętka wirnika |
| 16 | śruba | 17 | O-ring | 18 | Śruba blokująca | 19 | Przednia okładka | 20 | O-ring |
| 21 | O-ring | 22 | klawisz | 23 | O-ring | 24 | Korpus łożyska | 25 | Dławik wody chłodzącej |
| 26 | Wskaźnik oleju | 27 | wał | 28 | Rura wody chłodzącej | 29 | Pole blisko | 30 | Ostrze podporowe |
| 31 | O-ring | 32 | Ramowa uszczelka olejowa | 33 | tuleja dystansowa | 34 | klawisz |
Metoda transferu
Połączenie bezpośrednie: Pompa i silnik są bezpośrednio połączone z silnikiem za pomocą elastycznego sprzęgła z długą membraną.
Napęd pasowy: Zmień prędkość, aby dostosować wydajność pompy za pomocą napędu paskiem klinowym.
Reduktor: Zmniejsz prędkość poprzez reduktor, odpowiedni dla pompy dużej mocy
Obróć kierunek
Od strony napędu pompa obraca się zgodnie z ruchem wskazówek zegara. Kierunek obrotów pompy można również zmienić zgodnie z instalacją rurociągu u klienta.

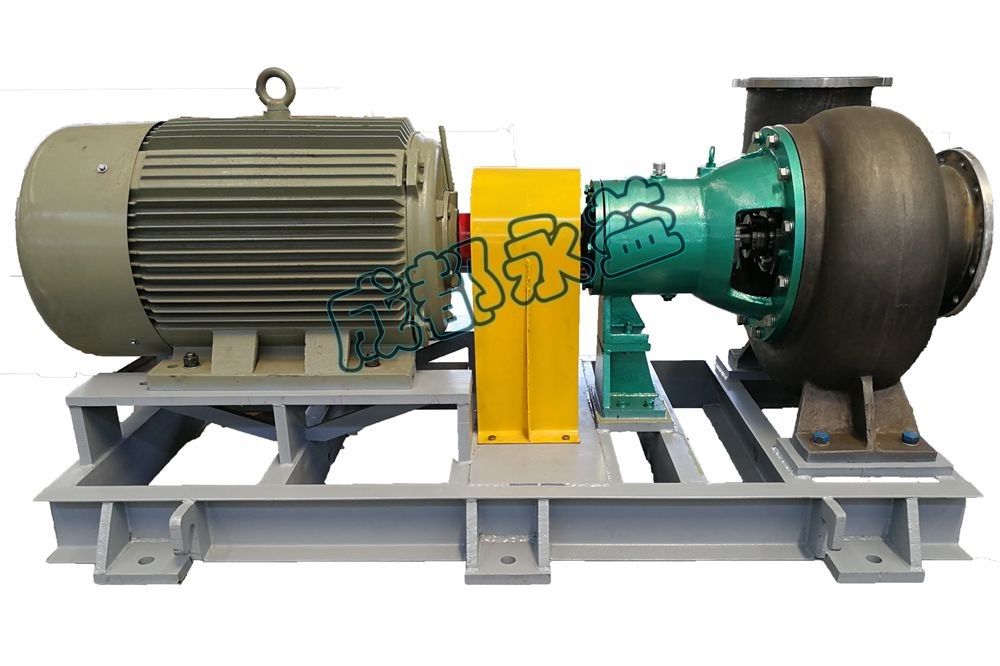

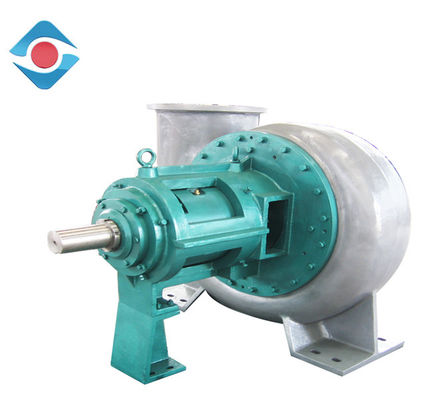

Zdjęcie produktu
