Szczegóły Produktu:
Zapłata:
|
| Teoria: | Wir | Max Flow: | 800 m3 / h |
|---|---|---|---|
| Głowa: | 10 ~ 50m | Napięcie: | 380V |
| Kołnierz wyjściowy: | DN40-DN250 | Prędkość: | 1500 obr./min |
| Ochrona pompy: | IP44 / IP54 | Ky: | Pompa wirowa Vortex |
| Podkreślić: | pompy zatapialne z wirnikiem wirowym,pompa typu wirowego |
||

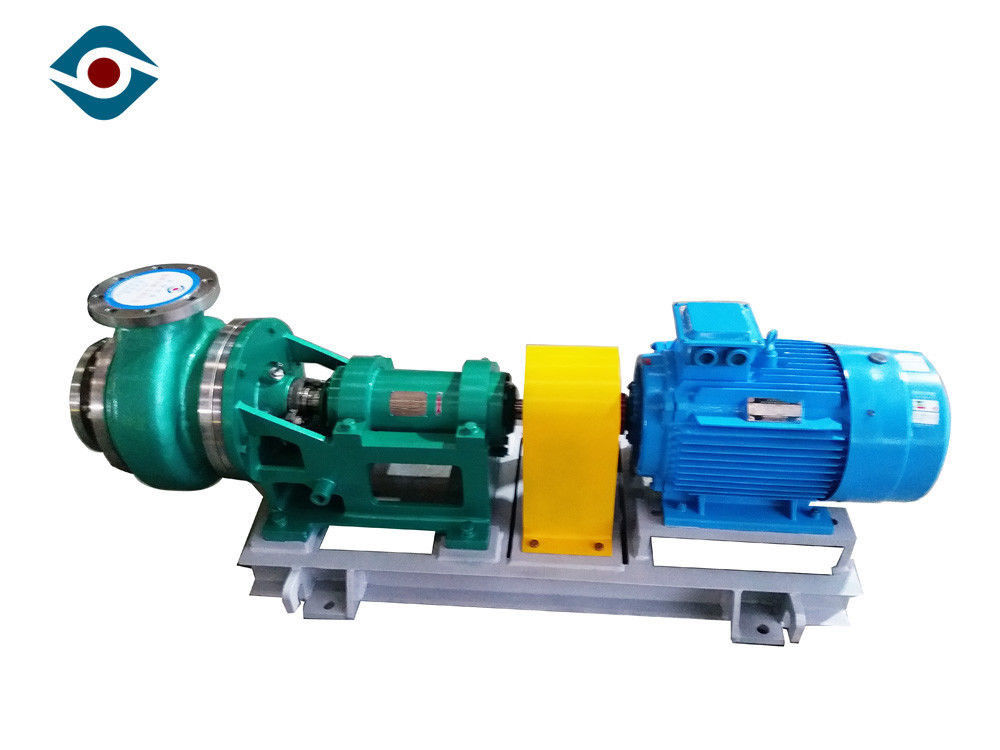

380 V Mosiądz Vortex Wirnik Pompa obwodowa Elektryczna pompa chemiczna Samozasysanie
Wprowadzenie produktów
Pompa wirowa serii XWD ma wysokie bezpieczeństwo i niezawodność, dużą wszechstronność i szeroki zakres zastosowań. Jednocześnie przyjmuje aktualną ogólną strukturę, wspornik wspornika, otwór drzwi przednich i tylnych. Jest bardzo bezpieczny i wygodny w demontażu i utrzymaniu przy niższych kosztach.
Pompa wirowa serii XWD przyjmuje konstrukcję modułową CAD, montaż podzespołów, ponad 20 modeli, tylko 5 korpusów łożyskowych i wsporników korpusów łożyskowych. Części tej samej serii mają doskonałą wymienność. Kołnierze wlotowe i wylotowe pompy przyjmującej GB91131-2000PN1.6Mpa (16bar standardowy kołnierz), mogą również używać kołnierza o różnych standardach zgodnie z wymaganiami użytkownika.
Pompa wirowa serii XWD to zintegrowany odlew z półotwartym wirnikiem. Korpus pompy przyjmuje szeroki kanał przepływu, co sprawia, że pompa może być dostosowana do warunków pracy, a medium łatwo przechodzi. Szczególnie nadaje się do podłoża o wysokiej zawartości substancji stałych, wysokiej lepkości, łatwej krystalizacji. Ma wysoką wydajność i doskonałe właściwości antykawitacyjne. Wirnik ma tylne łopatki, które mogą zmniejszać nacisk osiowy, zapobiegać przedostawaniu się cząstek stałych do wirnika pomocniczego, zmniejszać ścieranie pomocniczego wirnika i przedłużać żywotność wirnika.
Uszczelnienia wału pompy serii XWD przyjmują wirnik imadła + uszczelnienie dynamiczne uszczelnienia, uszczelnienie mechaniczne z jednym końcem, podwójne uszczelnienie mechaniczne z podwójnym końcem, uszczelnienie mechaniczne z podwójnym końcem serii i uszczelnienie wkładu.
Parametr techniczny
Model | Wydajność czystej wody | ||||
Pływ (m³ / h) | Głowa (m) | Prędkość obrotowa (r / min) | Wydajność (%) | NPSHr (m) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Podanie
♦ centralne ogrzewanie wodociągowe i kanalizacyjne |
♦ przedsiębiorstwa hutnictwa żelaza i stali |
♦ papiernie |
♦ rafinerie petrochemiczne |
♦ pola naftowe |
♦ budowa elektrowni cieplnych i elektrowni |
♦ lotniska, fabryki chemiczne |
♦ zakłady tekstylne, cukrownie |
♦ zakłady chemiczne, elektrownie |
♦ miny |
♦ nawadnianie drenażu gruntów rolnych i inżynieria hydrauliczna. |
Dane operacyjne
| Model | Pompa wirowa z serii XWD |
| Nacisk | 1,6 MPa |
| Pojemność | 8 ～ 750m³ / h |
| Głowa | 69% |
| Maksymalna wydajność | 2,4m ~ 3,3m |
| NPSH | do 1500 kg |
| Masa pompy | 1450r / min |
| RPM | 1450r / min |
| Moc silnika | 250 kW |
| Temperatura | -50 ℃ -130 ℃ |
Struktura
1 | przednia okładka | 8 | dysza płucząca | 15 | tylne łożysko | 22 | wspornik korpusu łożyska | 29 | O-ring |
2 | płyta odporna na zużycie | 9 | dławnica | 16 | pokrywa tylnego łożyska | 23 | przednie łożysko | 30 | O-ring |
3 | wirnik | 10 | przednia pokrywa łożyska | 17 | dławnica tylnego uszczelnienia olejowego | 24 | uszczelka olejowa ramy | 31 | klawisz |
4 | korpus pompy | 11 | wspornik korpusu łożyska | 18 | klawisz | 25 | dławik przedniego uszczelnienia olejowego | 32 | nakrętka wirnika |
5 | imadło wirnikowe | 12 | korpus łożyska | 19 | uszczelka olejowa ramy | 26 | podsadzkarz | 33 | Śruba blokująca |
6 | imadło wirnikowe | 13 | łożysko | 20 | nakrętka regulacyjna | 27 | pierścień uszczelniający wodę | ||
7 | pakowalnia | 14 | miska olejowa | 21 | śruba regulująca | 28 | rękaw |
Po służbie
1. Rutynowe śledzenie zostanie wykonane w odpowiednim czasie.
2. Zapewnij Klientom roczną gwarancję, aby upewnić się, że maszyna działa dobrze.
3. Sugestie i wszelkie komentarze i refleksje od klienta będą traktowane priorytetowo.
FAQ
1. P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem założonym w 1995 roku, profesjonalnym producentem pomp do procesów chemicznych i energooszczędnych mikserów z ponad 20-letnim doświadczeniem.
2. P: Jaki jest twój czas dostawy?
Odp .: Zamówienie partii zostanie wysłane w ciągu 40 dni roboczych po otrzymaniu wpłaty.
3. P: Jakie są zasady obsługi gwarancyjnej?
Odp .: 12 miesięcy na wszystkie produkty, a niektóre produkty objęte są 24-miesięczną gwarancją.
4. P: Jakie informacje muszę podać do wyceny?
O: Medium: ____________ PH: ________
Ciężar właściwy: _______ Temperatura: _________
Pojemność / przepływ: ________ m3 / h Głowa: _________m
Napięcie: ____________V Częstotliwość: _________Hz
Moc: _____________ KW
5. P: Jaka jest twoja minimalna ilość?
Odp .: Jeden zestaw jest również mile widziany.
