Szczegóły Produktu:
Zapłata:
|
| Max Flow: | 2000 m3 / h | Max Head: | 160 m |
|---|---|---|---|
| Wirnik: | Zamknięte | Napięcie: | 3 fazy, 380 V / 440 V. |
| Uszczelnienie wału: | uszczelnienie mechaniczne / uszczelnienie | Średnia temperatura: | -40 ℃ ~ 150 ℃ |
| Podkreślić: | pompy odśrodkowe do procesów chemicznych,pompy do transferu chemicznego |
||

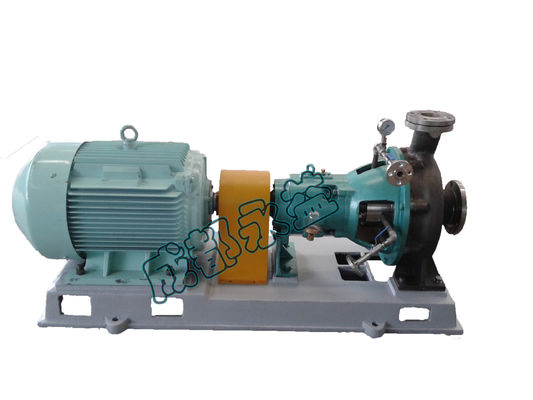

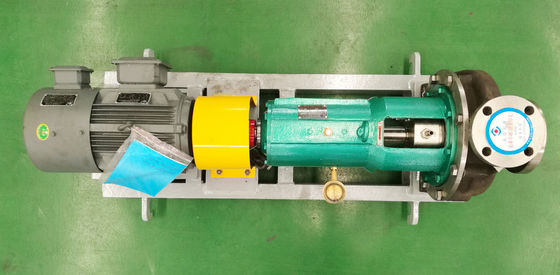

Pompa cyrkulacyjna z silnym kwasem z podszewką z PTFE w środku przeciwwybuchowa do nawadniania
Zakres wydajności
 | Model: Pompa procesowa do chemikaliów serii YCZ |
| Rozmiar rozładowania: 20 mm ~ 250 mm | |
| Rozmiar wlotu: 32 mm ~ 300 mm | |
| Wydajność: 4 ~ 2000 m3 / h | |
| Głowa: 2 ~ 160m | |
| Maksymalna wydajność: 65% | |
| NPSH: 0m ~ 3,5m | |
| Dopuszczalna maksymalna moc silnika: 710 kw | |
| Wirnik | Dozwolony maksymalny rozmiar cząstek: 20 mm |
| Łopatki: 5/6 | Rodzaj uszczelnienia: uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelniające |
| Typ: zamknięty / półotwarty | Masa pompy: do 3000 kg |
| Materiał: metal (zgodnie z warunkami pracy) | RPM: 1450r / min |
| Średnica: 200 mm ~ 470 mm | Materiał wkładki: metal (zgodnie z warunkami pracy) |
Szczegóły budowy
Pompa odśrodkowa jest najczęstszą pompą w przemyśle chemicznym. Pompa procesowa do chemikaliów serii YCZ to wysokowydajne pompy o prostej konstrukcji i konstrukcji. Ta pompa została zaprojektowana zgodnie z międzynarodową normą ISO5199 i normalną normą GB / T5656. Wydajność jest wyższa niż w przypadku innych normalnych pomp odśrodkowych i bardziej niezawodna. Pompa jest łatwa w utrzymaniu, nie ma potrzeby demontażu rury ssącej i wylotowej podczas konserwacji. Kołnierz ssawny i tłoczny są zgodne z normą krajową GB / T9113.1-2000PN2.5MPa.
Struktura
Krzywa wydajności
cechy
♦ Pompa wykorzystuje przedłużone elastyczne złącze membranowe, więc nie ma potrzeby demontażu rury ssącej i wylotowej podczas konserwacji. Pokrywa sprzęgła jest wyposażona w celu zagwarantowania bezpieczeństwa.
♦ Korpus pompy jest promieniowo dzieloną pompą spiralną i jest wsparty na kotwicy.
♦ Istnieją dwa sposoby zrównoważenia siły osiowej pompy: gdy średnica nominalna wirnika jest mniejsza lub równa 250 mm, tylne ostrze służy do zrównoważenia siły; gdy średnica nominalna wirnika jest większa lub równa 315 mm, pierścień uszczelniający i otwór równoważący służą do równoważenia siły. Resztkowa siła osiowa jest absorbowana przez zestaw łożysk kulkowych skośnych.
Parametr techniczny
Model | Prędkość znamionowa n = 2900r / min | Prędkość znamionowa = 1450r / min | |||||||||||||
Wirnik | Pojemność Q (m3 / h) | Głowa H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | Wirnik | Pojemność (m3 / h) | Wysokość podnoszenia H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | ||||||
Moc silnika i model | Moc silnika i model | ||||||||||||||
Kw | Kw | Kw | Kw | ||||||||||||
YCZ 80/250 | re | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | mi | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200 L1–2 | |||||||||||
mi | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | ZA | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | ZA | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
b | 190 | 125 | b | 95 | 30 | ||||||||||
M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | do | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
N. | 170 | 110 | 75 | 280S-2 | re | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
do | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
re | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | ZA | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
b | 100 | 50 | 55 | 250M-4 | |||||||||||
do | 90 | 44 | 45 | 225M-4 | |||||||||||
re | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
mi | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | ZA | 230 | 45 | 45 | 225 mln –2 | 75 | 280S-2 | ZA | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
b | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | b | 100 | 10 | 5.5 | 132S-4 | ||||
do | 180 | 32 | 22 | 180M-2 | 45 | 225 mln –2 | do | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
re | 150 | 25 | 37 | 200L2-2 | re | 80 | 6 | 3) | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 | ZA | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | ZA | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
b | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | b | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | do | 120 | 14 | 15 | 160L-4 | ||||
do | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | re | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N. | 200 | 52 | 45 | 225 mln –2 | 90 | 280M-2 | |||||||||
re | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | ZA | 270 | 135 | 160 | 315L1-2 | ZA | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
b | 260 | 128 | 132 | 315M-2 | b | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
M. | 250 | 120 | do | 100 | 26 | 15 | 160L-4 | ||||||||
N. | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | re | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
do | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
re | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Podanie
1. chemikalia, przemysł petrochemiczny, metalurgia, przemysł włókien syntetycznych, przemysł farmaceutyczny, przemysł papierniczy, przemysł klimatyzacyjny, przemysł cukrowniczy, przemysł grzewczy, odsalanie wody morskiej i zaopatrzenie w wodę
2. przekazać neutralny ciekły ośrodek, żrący ciekły ośrodek, przezroczysty ciekły ośrodek i ciekły ośrodek zawierający kilka cząstek stałych.
