Szczegóły Produktu:
Zapłata:
|
| Pływ: | 6 ~ 364 m³ / h | Głowa: | 6 ～ 58m |
|---|---|---|---|
| materiał: | Materiał odporny na korozję | Kolor: | dostosować |
| Kołnierz: | dostosować | aplikacji: | Ścieki |
| Napięcie: | 380V / 660V / 1140V | Struktura: | Pompa jednostopniowa |
| High Light: | vertical sump pump,industrial slurry pumps |
||
Pionowa pompa ściekowa o dużej pojemności, wysokie ciśnienie w odśrodkowej pompie szlamowej
Opis produktu
Pionowe pompy szlamowe serii ZJL są jednostopniową odśrodkową pompą szlamową z pojedynczym ssaniem. Pompy serii ZJL są zgodne z teorią płynów dwufazowych i są zaprojektowane zgodnie z zasadą minimalizacji strat całkowitych. Geometryczny kształt elementów przepływowych jest odpowiedni dla warunków przepływu medium. W ten sposób straty hydrauliczne pomiędzy częściami, w których występują wiry i uderzenia, są zmniejszone tak, że zmniejsza się ścieranie elementów kanału przepływowego; zwiększa się wydajność wody; hałasy i wibracje są zmniejszone. Stop o wysokiej zawartości chromu, który charakteryzuje się wysoką odpornością na zużycie, odpornością na korozję i udarnością, jest stosowany do elementów przepływowych w celu poprawy żywotności.
Parametr techniczny
Model | Wydajność czystej wody | Silnik wspomagający | |||||
Prędkość obrotowa n | Pływ P | Głowa H | Moc wału Rocznie | skuteczność η | |||
| r / min | (m³ / h) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kW | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18,0 | 66,8 | ||||
730 | 147 | 10,0 | 6.3 | 63.1 | Y200L-8 V1 380 V 15 kW | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66,8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kW | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66,8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kW | |
| 185 | 42.2 | 39,4 | 58,9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18,5kw | ||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26,8 | 52,6 | Y225M-4 V1 380V 45kW | |
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52,6 | Y180L-6 V1 380 V 15 kW | ||
| 94 | 12.4 | 7.1 | 56,5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kW | |
| 97 | 45,8 | 26.4 | 45,8 | ||||
| 120 | 43.4 | 28,8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42,7 | Y180L-6 V1 380 V 15 kW | ||
| 65 | 20.5 | 7.9 | 45,8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34,7 | 8.2 | 43.7 | Y180M-4 V1 380V 18,5kw | |
| 58 | 31.9 | 9.7 | 51,9 | ||||
| 98 | 26,0 | 13.4 | 51,7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380 V 5,5 kW | ||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51,7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29,9 | Y200L-4 V1 380V 30kW | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37,9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29,9 | Y160L-6 V1 380V 11kW | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kW | |
| 63 | 37,8 | 18.7 | 39,4 | ||||
| 85 | 29.3 | 20.7 | 33,5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kW | ||
| 42 | 16.9 | 5.6 | 39,4 | ||||
| 57 | 13.1 | 6.2 | 33,5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34,9 | Y112M-4 V1 380V 4kW | |
| 24.7 | 9.2 | 1.6 | 38,6 | ||||
| 38,0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0,4 | 34,9 | Y90L-6 V1 380V 1,1 kW | ||
| 15.6 | 3.7 | 0,4 | 38,6 | ||||
| 24,0 | 2.4 | 0,5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42,9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kW | |
| 42.3 | 34.3 | 13.7 | 33,8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380 V 7,5 kW | ||
| 28.3 | 15.3 | 4.1 | 33,8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380 V 5,5 kW | |
| 18.4 | 19,0 | 2.6 | 36,6 | ||||
| 22.9 | 16.8 | 2.8 | 37,6 | ||||
910 | 6.6 | 9.2 | 0,6 | 26.1 | Y90L-6 V1 380V 1,1 kW | ||
| 12 | 8.1 | 0,7 | 36,6 | ||||
| 14.9 | 7.2 | 0,7 | 37,6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17,0 | 1.6 | 27.9 | Y112M-4 V1 380V 4,0 kW | |
| 20.3 | 15.3 | 2.0 | 42,4 | ||||
| 25,9 | 14.1 | 2.2 | 44,6 | ||||
910 | 6.0 | 6.8 | 0,4 | 27.9 | Y90L-6 V1 380V 1,1 kW | ||
| 12.8 | 6.1 | 0,5 | 42,4 | ||||
| 16.4 | 5.6 | 0,6 | 44,6 | ||||
Doskonałe funkcje
1. Brak wycieku
Nadaje się do hermetycznego przenoszenia łatwopalnych, wybuchowych, toksycznych, żrących i drogich płynów.
2. Brak uszczelnienia wału
Nadaje się do pracy z systemem wysokiego ciśnienia, płynami o wysokiej lub niskiej temperaturze, płynami o wysokiej temperaturze topnienia.
3. Brak zewnętrznego smarowania
Konstrukcja z samosmarowaniem, brak smarowania dla łożysk silnika i brak poziomów smarowania do kontroli lub konserwacji.
4. Kompaktowa konstrukcja
Małe, kompaktowe i samowystarczalne, koszty instalacji są zredukowane przy minimalnych wymaganiach dotyczących fundamentów.
5. Niski poziom hałasu i wibracji
Całkowicie zamknięte bez wentylatorów silnikowych ani odsłoniętych łożysk.

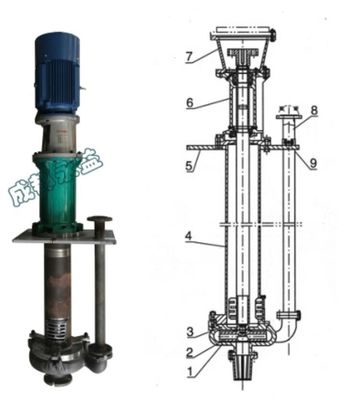

Wymiar instalacyjny
Podanie
W górnictwie, hutnictwie, energetyce, węglu, chemikaliach, materiałach budowlanych i innych gałęziach przemysłu, pionowe pompy szlamowe serii ZJL mogą być używane do przenoszenia zawiesiny ściernej i korozyjnej zawierającej cząstki stałe (maksymalna gęstość mieszaniny ciało stałe-ciecz: dla zaprawy, 45%; na miazgę, 60%).

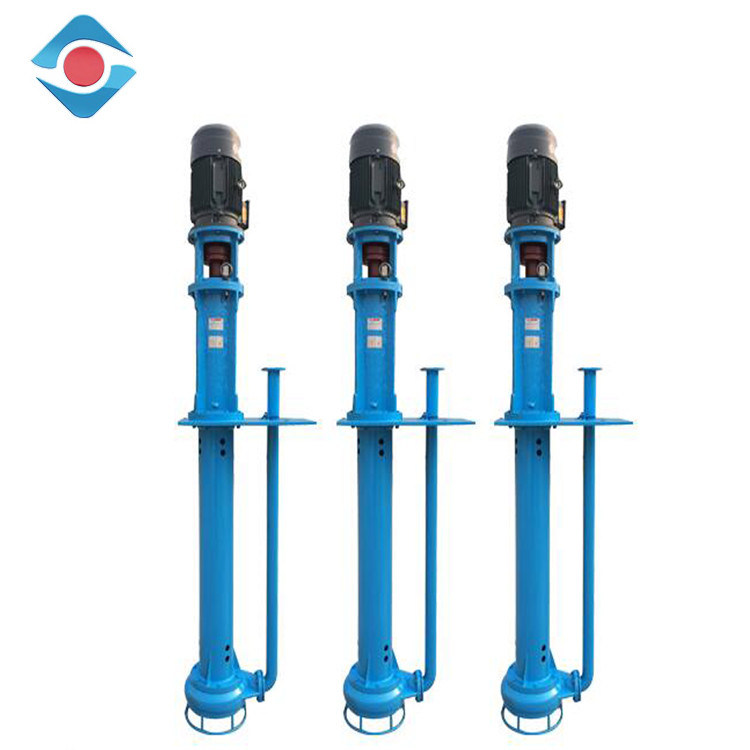

Zdjęcie produktu
