Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa przepływowa Mix | Max Flow: | 6500 m3 / h |
|---|---|---|---|
| Max Head: | 25m | Kołnierz: | dostosować |
| Napięcie: | 380V / 440V | Waga: | 330-9950 KG |
| Kolor: | dostosować | Rodzaj produktu: | Przetwarzanie chemikaliów |
| High Light: | mixed flow centrifugal pump,mixed flow pump |
||
Mieszana pompa o napędzie elektrycznym Wysokowydajna ochrona przed ścieraniem na mokro FGD
funkcje
1. Zapoznaj się z doskonałymi modelami hydraulicznymi w kraju i za granicą, wykorzystaj zaawansowaną technologię analizy symulacji komputerowej, zaprojektowana przez nas pompa ma doskonałą wydajność oraz wysoką niezawodność i stabilność.
2. W pełni pochłaniają zalety strukturalne pomp odsiarczających różnych producentów krajowych i zagranicznych, pompa serii YYTL ma cechy prostej konstrukcji, wygodnej konserwacji i niezawodnej pracy.
3. Komponent o przepływie ma rozsądny wybór materiału, który spełnia wymagania odporności na ścieranie i odporności na korozję gnojowicy do przenoszenia różnych warunków mediów.
4. Element wirnika ruchomy osiowo
Parametr techniczny
Model | pływ (m³ / h) | Głowa (m) | Prędkość (r / min) | Maksymalna wydajność (%) | NPSH (NPSHr) m | Dopuszczalna maksymalna moc silnika (KW) | Waga netto (kg) |
350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
1600 | 24 | 80 | |||||
1920 | 22.3 | 81 | |||||
350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
960 | 10.2 | 78 | |||||
1060 | 9.1 | 79 | |||||
400YYTL-24 | 1760 | 25,5 | 740 | 80 | 6.8 | 280 | 3500 |
2200 | 24 | 82 | |||||
2640 | 22 | 83 | |||||
400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
1450 | 10.5 | 80 | |||||
1740 | 9.4 | 81 | |||||
500YYTL-24 | 2800 | 25,8 | 590 | 82 | 7.1 | 450 | 4500 |
3500 | 25 | 85 | |||||
4200 | 21.6 | 86 | |||||
500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
2900 | 16.5 | 85 | |||||
3480 | 14.8 | 86 | |||||
600YYTL-24 | 4500 | 25,5 | 590 | 83 | 8.0 | 710 | 6000 |
5500 | 24 | 87 | |||||
6500 | 22 | 88 | |||||
600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
4568 | 16.6 | 87 | |||||
5400 | 15 | 88 | |||||
700YYTL-24 | 6400 | 25,5 | 490 | 84 | 8.0 | 1000 | 8000 |
8000 | 24 | 88,5 | |||||
9600 | 21.5 | 89,5 | |||||
700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
6940 | 18 | 88,5 | |||||
8327 | 16.2 | 89,5 | |||||
800YYTL-24 | 8250 | 27 | 490 | 87,5 | 9.6 | 1250 | 8800 |
10500 | 24 | 89,5 | |||||
12000 | 21.3 | 87,5 | |||||
800YYTL-18 | 7156 | 20.3 | 425 | 87,5 | 7.2 | 800 | 8800 |
9100 | 18.1 | 89,5 | |||||
10400 | 16 | 87,5 | |||||
900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
15000 | 24 | 90 | |||||
18000 | 21.5 | 90.2 | |||||
900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
13380 | 19.1 | 90 | |||||
16050 | 17.1 | 90.2 |

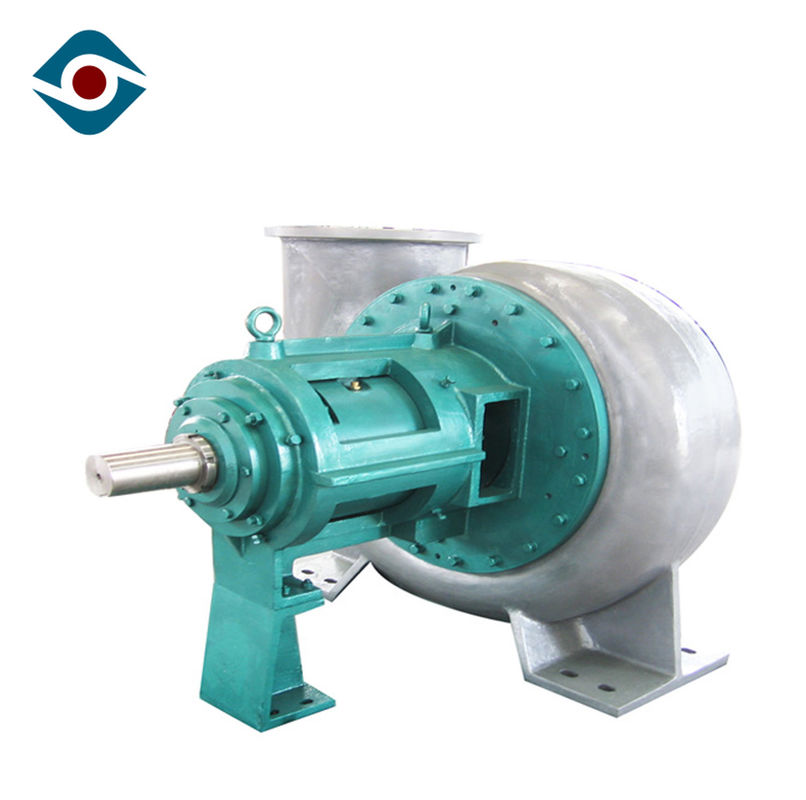

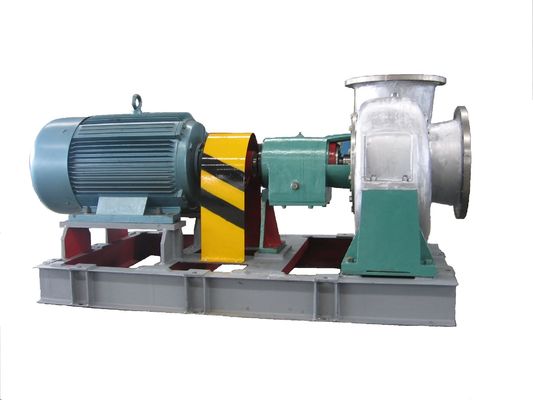

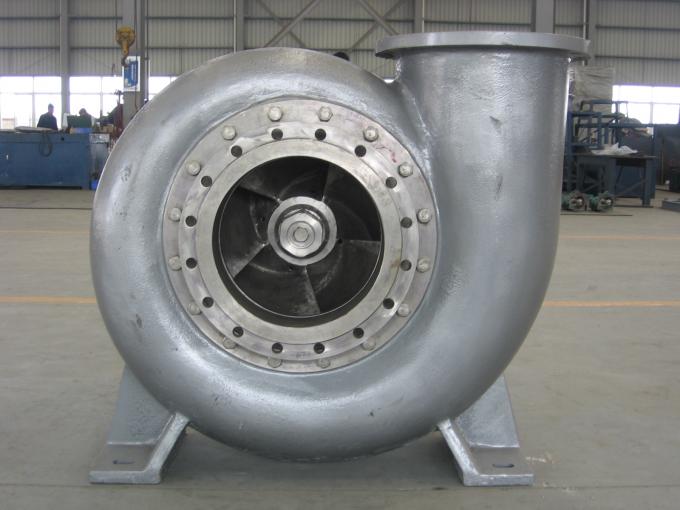

Zdjęcie produktu
Struktura
1 | Okrągła nakrętka | 2 | Tylna pokrywa łożyska | 3 | Śruba regulująca | 4 | Tylne łożysko | 5 | Wtyczka wentylacyjna |
6 | Przednie łożysko | 7 | Przednia pokrywa łożyska | 8 | Płytka zatrzymująca wodę | 9 | śruba | 10 | O-ring |
11 | Pokrywa pompy | 12 | Uszczelnienie mechaniczne | 13 | Korpus pompy | 14 | wirnik | 15 | Nakrętka wirnika |
16 | śruba | 17 | O-ring | 18 | Śruba blokująca | 19 | Przednia okładka | 20 | O-ring |
21 | O-ring | 22 | klawisz | 23 | O-ring | 24 | Korpus łożyska | 25 | Dławik wody chłodzącej |
26 | Wskaźnik oleju | 27 | wał | 28 | Rura wody chłodzącej | 29 | Pole blisko | 30 | Ostrze podporowe |
31 | O-ring | 32 | Ramowa uszczelka olejowa | 33 | tuleja dystansowa | 34 | klawisz |
