Szczegóły Produktu:
Zapłata:
|
| Teoria: | Odśrodkowy | Pływ: | Maks. 2000 m3 / h |
|---|---|---|---|
| Głowa: | Max 160m | Prędkość: | 1450 lub 2900 obr / min |
| Funkcja: | Wysoka wydajność | Częstotliwość: | 50 Hz lub 60 Hz |
| Wydajność: | Maks. 65% | ||
| High Light: | centrifugal chemical process pumps,industrial process pumps |
||
Wysokowydajna silna odporność na utlenianie Chemiczna pompa odśrodkowa do malowania natryskowego
Jednostopniowa, odśrodkowa pozioma pompa odśrodkowa z pojedynczym ssaniem
Ssanie jest poziome, wylot jest pionowy i oba są odlewane razem z korpusem pompy.
Korpus pompy jest promieniowo dzieloną pompą spiralną i jest wsparty na kotwicy.
Istnieją dwa sposoby zrównoważenia siły osiowej pompy: gdy średnica nominalna wirnika jest mniejsza lub równa 250 mm, tylne ostrze służy do zrównoważenia siły; gdy średnica nominalna wirnika jest większa lub równa 315 mm, pierścień uszczelniający i otwór równoważący służą do równoważenia siły. Resztkowa siła osiowa jest absorbowana przez zestaw łożysk kulkowych skośnych.
Model i parametr
Model | Prędkość znamionowa n = 2900r / min | Prędkość znamionowa = 1450r / min | |||||||||||||
Wirnik | Przepływ Q (m3 / h) | Głowa H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | Wirnik | Pływ (m3 / h) | Wysokość podnoszenia H (m) | Gęstość względna ρ = 1,00 | Gęstość względna ρ = 1,84 | ||||||
Moc i model silnika | Moc i model silnika | ||||||||||||||
Kw | Kw | Kw | Kw | ||||||||||||
YCZ80 / 250 | re | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | mi | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200 L1–2 | |||||||||||
mi | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80 / 315 | ZA | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | ZA | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
b | 190 | 125 | b | 95 | 30 | ||||||||||
M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | do | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
N. | 170 | 110 | 75 | 280S-2 | re | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
do | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
re | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80 / 400 | ZA | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
b | 100 | 50 | 55 | 250M-4 | |||||||||||
do | 90 | 44 | 45 | 225M-4 | |||||||||||
re | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
mi | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100 / 200 | ZA | 230 | 45 | 45 | 225 mln –2 | 75 | 280S-2 | ZA | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
b | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | b | 100 | 10 | 5.5 | 132S-4 | ||||
do | 180 | 32 | 22 | 180M-2 | 45 | 225 mln –2 | do | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
re | 150 | 25 | 37 | 200L2-2 | re | 80 | 6 | 3) | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ100 / 250 | ZA | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | ZA | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
b | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | b | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | do | 120 | 14 | 15 | 160L-4 | ||||
do | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | re | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N. | 200 | 52 | 45 | 225 mln –2 | 90 | 280M-2 | |||||||||
re | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100 / 315 | ZA | 270 | 135 | 160 | 315L1-2 | ZA | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
b | 260 | 128 | 132 | 315M-2 | b | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
M. | 250 | 120 | do | 100 | 26 | 15 | 160L-4 | ||||||||
N. | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | re | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
do | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
re | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Funkcja projektowania struktury
1. Integralny zamknięty wirnik odlewniczy: Wirnik ma tylną łopatkę lub otwór równoważący, co może zmniejszyć nacisk osiowy i ciśnienie w komorze uszczelnienia, przedłużyć żywotność łożyska
2. Cylindryczne łożyska wałeczkowe i skośne: przenoszą większe obciążenie promieniowe i obciążenie osiowe oraz wzmacniają ogólną sztywność wału pompy.
3. Komora magazynowania oleju, stały wskaźnik poziomu oleju i korek odpowietrzający: zapewniają smarowanie i chłodzenie łożyska

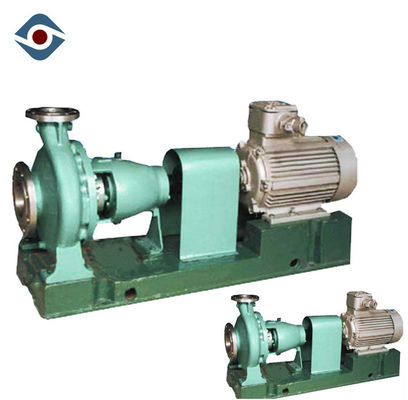

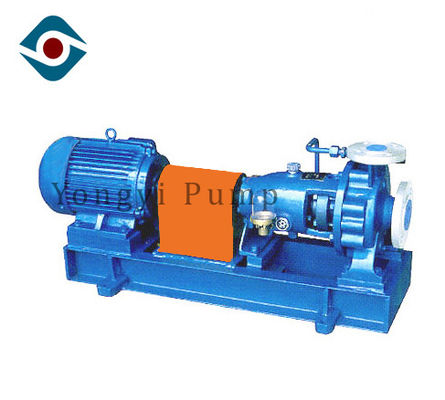

Zdjęcie produktu
Pakiet
Posiadamy drewnianą skrzynkę bez fumigacji, która chroni maszynę przed uszkodzeniem podczas dostawy na duże odległości.
