Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Max Flow: | 450 m3 / h |
|---|---|---|---|
| Max Head: | 120m | Gwarancja: | 1 rok |
| Kołnierz: | dostosować | Ciśnienie: | Wysokie ciśnienie |
| Kolor: | dostosować | ||
| Podkreślić: | pionowa zanurzona pompa odśrodkowa,pionowa pompa chemiczna |
||
Zatapialna pompa odśrodkowa odporna na promieniowanie odśrodkowe Pompa zanurzeniowa Pompa wielostopniowa odśrodkowa
Dane produktu
 | Model: pionowa pompa odśrodkowa z serii WDL |
| Rozmiar rozładowania: 40 mm ~ 200 mm | |
| Rozmiar wlotu: 50mm ~ 250mm | |
| Wydajność: 8 ~ 800 m³ / h | |
| Głowa: 10 ~ 90 m | |
| Maksymalna wydajność: 70% | |
| NPSH: 1,4 m ~ 4,5 m | |
Dopuszczalna maksymalna moc silnika: 315 kw | |
| Wirnik | Dozwolona maksymalna wielkość cząstek: 20 mm |
| Łopatki: 5/6 | Typ uszczelnienia: / |
| Typ: zamknięty / półotwarty | Masa pompy: do 3000 kg |
| Materiał: metal (w zależności od warunków pracy) | RPM: 1450 r / min |
funkcje
Wirnik jest zaprojektowany jako wirnik o szerokim przepływie zgodnie z zasadą przepływu wielofazowego, co jest korzystne dla przepływu stałego medium bez powodowania zatykania. Tylne ostrze służy do równoważenia części siły osiowej i zapobiegania średniemu przepływowi. Rura podporowa i rura wylotowa są wykonane ze spawanej stali nierdzewnej, mają doskonałą sztywność i odporność na korozję. Łożysko jest smarowane smarem.
Wał ma konstrukcję o niskim przełożeniu i przyjmuje wytrzymałe łożysko wałeczkowe cylindryczne oraz dwurzędowe łożysko kulkowe skośne, które może przenosić duże obciążenie promieniowe i obciążenie osiowe. Wał ma sztywną konstrukcję, gruby wał, mniejszą średnicę wału, dobrą sztywność wału. Pompa pracuje z niskimi wibracjami i niskim poziomem hałasu, przedłuża żywotność
Odśrodkowa pompa odśrodkowa z serii WDL odporna na korozję i zużycie zużywa zintegrowany wirnik odlewniczy. Korpus pompy ma szeroką konstrukcję kanału przepływowego, co sprawia, że pompa może być dostosowana do warunków pracy i ma dużą zdolność pompowania. Jest szczególnie odpowiedni do wysokiej zawartości substancji stałych, wysokiej lepkości i łatwego krystalizacji. Ma wysoką wydajność i doskonałe właściwości antykawitacyjne. Wirnik ma tylne ostrze, które może zredukować nacisk osiowy i zapobiec przedostawaniu się cząstek stałych do wirnika pomocniczego.
Cała jednostka jest zainstalowana na podstawie. Podstawa wykonana jest z integralnej grubej blachy stalowej o dobrej sztywności, wysokiej wytrzymałości, odporności na odkształcenia i łatwej instalacji.
Podanie
Struktura
| 1 | Nakrętka wirnika | 8 | Pokrywa pompy | 15 | baza | 22 | uszczelka olejowa ramy | 29 | skrzynka łożyska |
| 2 | filtr | 9 | wał | 16 | kołnierz | 23 | Górny wał | 30 | O-ring |
| 3 | Nakrętka | 10 | Rura podporowa | 17 | kołnierz | 24 | Baza motorowa | ||
| 4 | klawisz | 11 | Rura odprowadzająca | 18 | Dolny wał | 25 | sprzęganie | ||
| 5 | Korpus pompy | 12 | tuleja dystansowa | 19 | dysk zatrzymujący olej | 26 | klawisz | ||
| 6 | wirnik | 13 | uszczelka olejowa ramy | 20 | Korpus wału | 27 | Górna pokrywa wału | ||
| 7 | łokieć | 14 | Dolna pokrywa wału | 21 | Pokrywa skrzynki łożyskowej | 28 | wewnętrzna śruba sześciokątna |

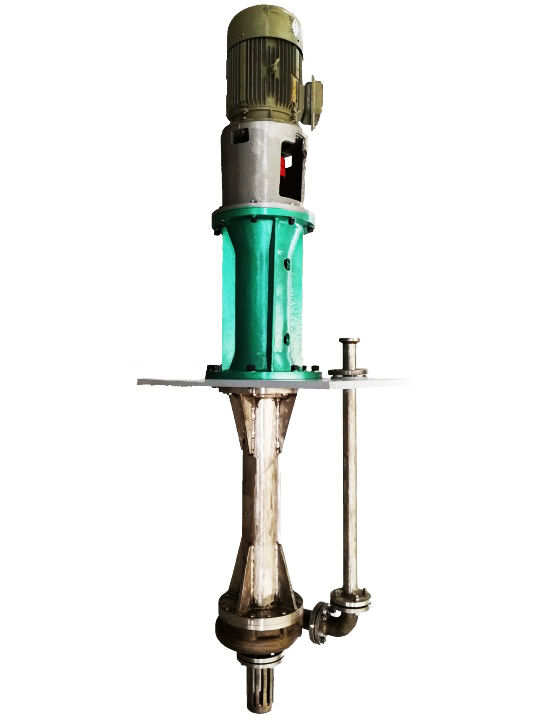

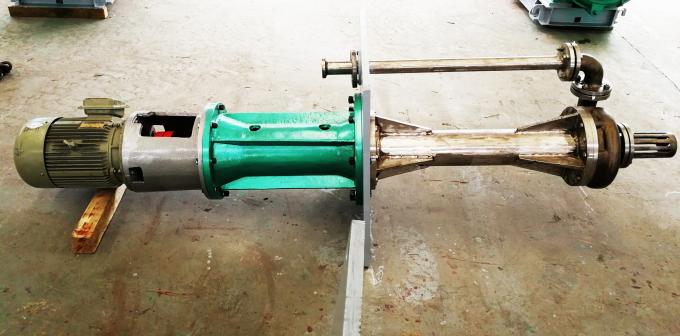

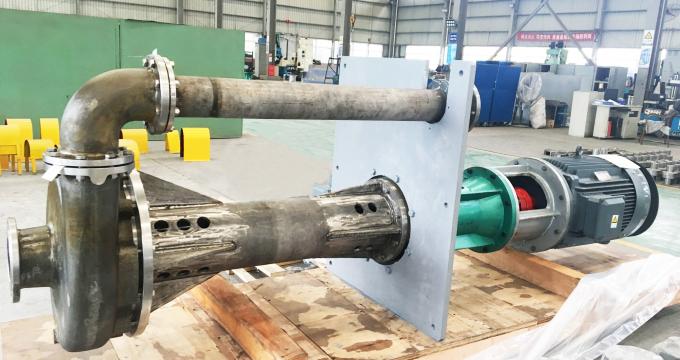

Pokaż produkt
Usługa
1. Szybka odpowiedź
Twoje zapytanie dotyczące naszych produktów lub cen zostanie udzielone w ciągu 12 godzin.
2. Wybierz pompę.
Daj nam znać aplikację, pojemność i głowę, możemy pomóc wybrać odpowiednią pompę
3. Wsparcie techniczne
Mamy grupę wysokiej jakości techników z bogatym doświadczeniem, którzy mogą rozwiązać wszystko podczas całego procesu.
4. Gwarancja jakości.
Wszystkie produkty zostały potwierdzone przez ISO 9001: 2015, CE, SGS. A także będą kontrolowane dokładnie przed dostawą. Dla części Comon (z wyjątkiem części na mokro) czas gwarancji: 1 rok
5. Doskonały po sprzedaży
Będziemy odpowiedzialni za cały okres życia
6.OEM Order
Dostępnych jest wiele materiałów, takich jak wysoki chrom, guma, stal nierdzewna i inne.
