Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Pływ: | 8-1000 m3 / h |
|---|---|---|---|
| Głowa: | 15-120m | Ciśnienie: | 1,6 MPa |
| Temperatury: | -50-130 ℃ | Prędkość: | 1500 obr./min |
| Ciekły: | Kwas i alkalia | marki: | Chengdu yongyi |
| Kolor: | dostosować | OEM: | Witamy |
| Podkreślić: | pozioma pompa odśrodkowa wysokiego ciśnienia,pozioma pompa odśrodkowa z dzieloną obudową |
||
Odporna na korozję pozioma jednostopniowa pompa odśrodkowa do kwasów i zasad
Dane specyfikacji
Średnica: 200 mm ~ 470 mm
Wydajność: 8 ~ 800 m³ / h
Głowa: 10 ~ 90 m
NPSH: 1,4 m ~ 4,5 m
Maksymalna wydajność: 70%
Typ uszczelnienia: Uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelnienia
Masa pompy: do 3000 kg
RPM: 1450 r / min
Materiał: Metal odporny na korozję
Maksymalna moc silnika: 315 kW
Struktura
| * 1 | Śruba blokująca | * 8 | Komora wirnika imadła | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2 | Uszczelka | 9 | O-ring | * 16 | Przednie łożysko | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Wirnik imadła | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakująca | 18 | Wspornik łożysk | 25 | Wspornik korpusu łożyskowego | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Dysza wody do płukania | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |

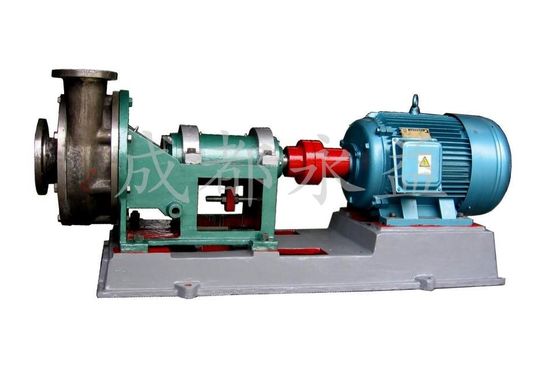

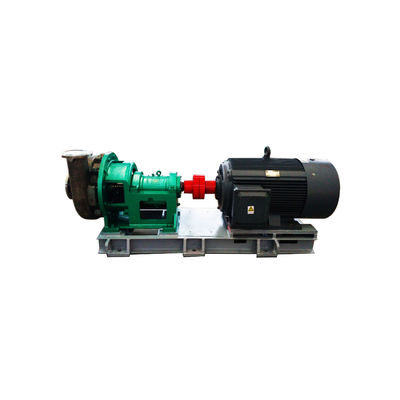

Zdjęcie produktu
Cecha / zaleta struktury:
Radialne dzielone, tylne drzwi, jednostopniowa pompa odśrodkowa z pojedynczym ssaniem
Wirnik ma wiele typów: zamkniętą, półotwartą, w pełni otwartą, wirującą strukturę
Ostrza tylne służą do równoważenia sił osiowych i zapobiegania przedostawaniu się cząstek stałych do uszczelnienia
Spirala pompy to końcówka ssąca, styczny wylot i wspornikowa konstrukcja wsporcza.
Korpus łożyska jest smarowany smarem lub olejem
Uszczelnienia wału mogą być uszczelnieniami mechanicznymi lub wirnikiem imadła + uszczelnieniem dynamicznym uszczelnienia
Funkcja wirnika
1) Wirnik jest zaprojektowany jako wirnik otwarty, wirnik półotwarty, wirnik wirowy i wirnik zamknięty.
2) Zamknięty wirnik jest zaprojektowany jako wirnik o dużym przepływie zgodnie z zasadą przepływu wielofazowego, co jest korzystne dla przepływu stałego medium bez zatykania
3) Wirnik jest zaprojektowany z tylnymi łopatkami, a przednie tylne łopatki służą do zapobiegania powrotowi medium do wlotu pompy.
4) Łopatki służą do zmniejszenia osiowego ciśnienia przecieku i zrównoważenia siły osiowej.
5) Wirnik jest zamontowany na wale ze stożkowym dopasowaniem dla łatwego montażu i demontażu.
6) Wirnik jest zamocowany za pomocą nakrętki wirnika i śruby blokującej.
Podanie
Przemysł alkaliczny: ług macierzysty solanki amoniakalnej do produkcji sody kalcynowanej, amoniaku i sody, alkaliczna substancja żrąca do produkcji chloralkali, produktów chlorowych, chloranu, podchlorynu itp.
Metalurgia metali nieżelaznych: przenoszenie elektrolitu elektrolizowanej miedzi i niklu, kwaśna mgła / płyn do produkcji kobaltu, pulpa rudna do produkcji cynku, wanadan amonu do produkcji wanadu i kwaśna produkcja kwasu tiomocznikowego.
Przemysł stalowy: poszycie, mycie kwasem,
obróbka kwasem odpadowym. Przemysł kwaśny: kwas azotowy, kwas siarkowy, kwas solny, kwas fosforowy, kwas octowy itp.
Petrochemia: aldehydy rafinowane ropą naftową, alkaliczne | produkcja benzenu.
Przemysł włókien syntetycznych i tworzyw sztucznych: produkcja, tkanie i barwienie włókien poliestrowych i PVC.
Produkcja papieru: przenoszenie wrzącej cieczy miazgi i cieczy wybielającej.
Przemysł nawozów sztucznych: produkcja mocznika i azotanu amonu.
Farmacja: produkcja leków i pestycydów.
Ochrona środowiska: transport kwaśnej mgły / cieczy.
