Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Pływ: | 8-1000 m3 / h |
|---|---|---|---|
| Głowa: | 15-120m | Ciśnienie: | 1,6 MPa |
| Ciekły: | Kwas i alkalia | marki: | Chengdu Yongyi |
| Kolor: | dostosować | OEM: | Witamy |
| Smarowanie: | Smar i olej | ||
| High Light: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

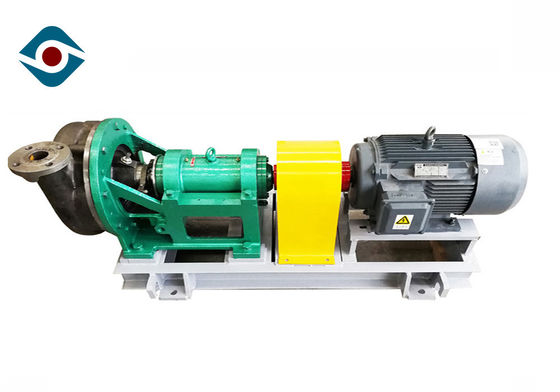

Pozioma jednostopniowa pompa odśrodkowa, elektryczna odśrodkowa pompa chemiczna
Dane techniczne
Model: Pompa odśrodkowa z serii WD | Typ wirnika: zamknięty / półotwarty |
| Rozmiar rozładowania: 40 mm ~ 200 mm | Rozmiar wlotu: 50mm ~ 250mm |
| Wydajność: 8 ~ 800 m³ / h | Głowa: 10 ~ 90 m |
| Maksymalna wydajność: 70% | Dozwolona maksymalna wielkość cząstek: 20 mm |
| Typ uszczelnienia: uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelnienia | RPM: 1450 r / min |
Opis produktu
Pompy z serii WD są poziomymi, odpornymi na korozję pompami odśrodkowymi, z przestronnym kanałem przepływu wirnika i doskonałą wydajnością hydrauliczną. Tylna osłona wirnika jest wyposażona w tylne ostrze, które może zmniejszyć wyciek mediów. W celu odzyskania wydajności pompy, gdy elementy kanału przepływowego są zużyte i skorodowane, urządzenie do regulacji osiowej jest przystosowane do regulacji przestrzeni między wirnikiem a korpusem pompy. Zmienne typy uszczelnienia wału (w tym uszczelnienie mechaniczne, uszczelnienie dynamiczne + uszczelnienie uszczelnienia, uszczelnienie dynamiczne + uszczelnienie typu K) są przystosowane do spełnienia wymagań uszczelnienia wału do przenoszenia nośników zmiennych
Struktura
| * 1 | Śruba blokująca | * 8 | Komora wirnika imadła | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2 | Uszczelka | 9 | O-ring | * 16 | Przednie łożysko | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Wirnik imadła | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakująca | 18 | Wspornik łożysk | 25 | Wspornik korpusu łożyskowego | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Dysza wody do płukania | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |
Cechy wirnika
1) Wirnik jest zaprojektowany jako wirnik otwarty, wirnik półotwarty, wirnik wirowy i wirnik zamknięty.
2) Zamknięty wirnik jest zaprojektowany jako wirnik o dużym przepływie zgodnie z zasadą przepływu wielofazowego, co jest korzystne dla przepływu stałego medium bez zatykania
3) Wirnik jest zaprojektowany z tylnymi łopatkami, a przednie tylne łopatki służą do zapobiegania powrotowi medium do wlotu pompy.
4) Łopatki służą do zmniejszenia osiowego ciśnienia przecieku i zrównoważenia siły osiowej.
5) Wirnik jest zamontowany na wale ze stożkowym dopasowaniem dla łatwego montażu i demontażu.
6) Wirnik jest zamocowany za pomocą nakrętki wirnika i śruby blokującej.
Podanie
Jest szeroko stosowany w ropie naftowej, przemyśle chemicznym, gumie, skórze, przemyśle spożywczym, smarze, kotłach, budownictwie, utrzymaniu dróg, przemyśle farmaceutycznym, tworzywach sztucznych, gumie, tkaninach syntetycznych, druku i farbowaniu oraz w innych dziedzinach przemysłu.
Wymiar instalacyjny

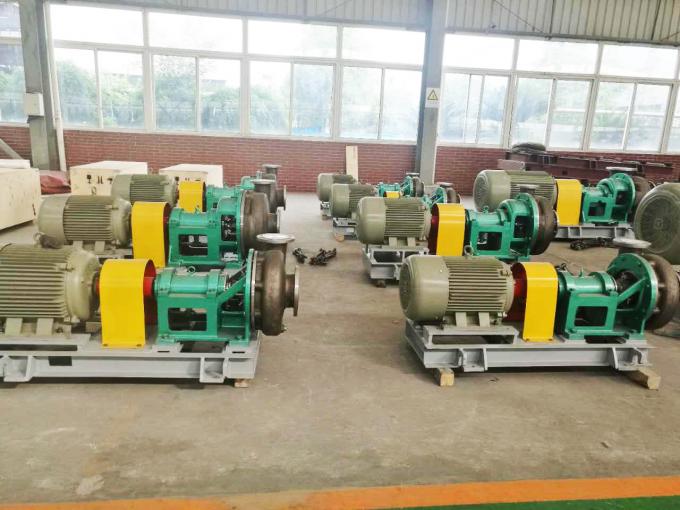

Zdjęcie produktu
FAQ
1. P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem założonym w 1995 roku, profesjonalnym producentem pomp do procesów chemicznych i energooszczędnych mikserów z ponad 20-letnim doświadczeniem.
2. P: Jaki jest twój czas dostawy?
Odp .: Zamówienie partii zostanie wysłane w ciągu 40 dni roboczych po otrzymaniu wpłaty.
3. P: Jakie są zasady obsługi gwarancyjnej?
Odp .: 12 miesięcy na wszystkie produkty, a niektóre produkty objęte są 24-miesięczną gwarancją.
4. P: Jakie informacje muszę podać do wyceny?
O: Medium: ____________ PH: ________
Ciężar właściwy: _______ Temperatura: _________
Pojemność / przepływ: ________ m3 / h Głowa: _________m
Napięcie: ____________V Częstotliwość: _________Hz
Moc: _____________ KW
5. P: Jaka jest twoja minimalna ilość?
Odp .: Jeden zestaw jest również mile widziany.
