Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Max Flow: | 1000 m3 / h |
|---|---|---|---|
| Max Head: | 120m | Ciśnienie: | 1,6 MPa |
| Temperatury: | -50-130 ℃ | Kolor: | dostosować |
| Standardowego lub niestandardowego: | standardowe | Nazwa: | Wysokowydajna odśrodkowa, jednostopniowa, pozioma pompa chemiczna odlewana poziomo |
| Struktura: | Pompa jednostopniowa | Częstotliwość: | Wszystkie 50 Hz lub 60 Hz są dostępne |
| Podkreślić: | pozioma wysokociśnieniowa pompa odśrodkowa,przemysłowe pompy odśrodkowe |
||

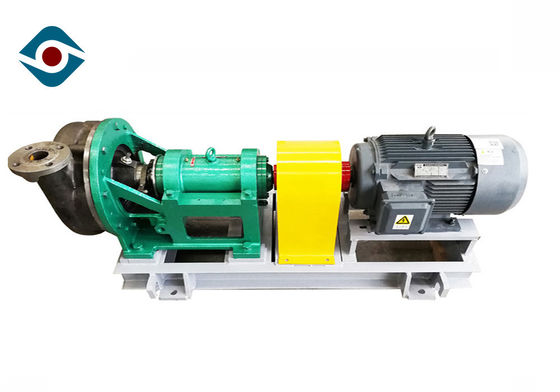

Odśrodkowe samozasysające pompy odśrodkowe z poziomym ssaniem Pompa do przenoszenia substancji chemicznych
Główna cecha
1) prosta konstrukcja pompy, prosty montaż i wygodna konserwacja.
2) W celu zapewnienia żywotności silnika przyjmuje się cewkę wykonaną w 100% z miedzi.
3) szeroki zakres zastosowań, które mogą być szeroko stosowane w dziedzinach życia, przemysłu, chemii i innych.
4) silnik przeciwwybuchowy można dostosować w celu ochrony własnego bezpieczeństwa.

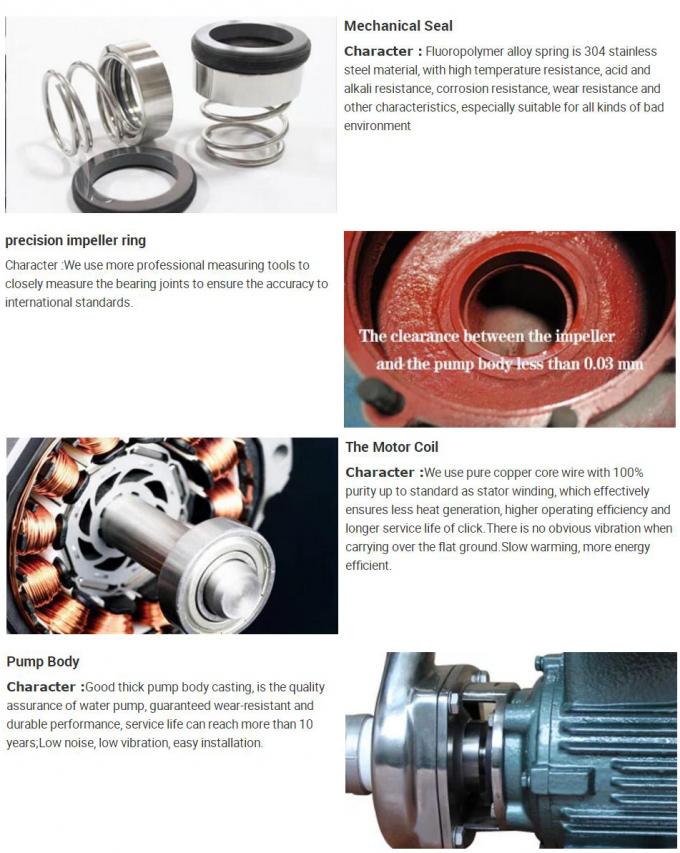

Detale
Dane o wydajności
Struktura | Pojedyncza scena | ||
Głowa | 10–90 m | ||
Pływ | 8–800 m3 / h | ||
Prędkość | 980–2950 r / min | ||
Moc | 1,1-160 kw | ||
Wydajność | 18% -85% | ||
NPSH | 1,4–4,5 m | ||
Standard | ISO 9001 | ||
Struktura
| * 1 | Śruba blokująca | * 8 | Vice komory wirnika | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2) | Uszczelka | 9 | O-ring | * 16 | Łożysko przednie | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Vice wirnik | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakowania | 18 | Wspornik łożyska | 25 | Wspornik korpusu łożyska | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Wypłucz dyszę wodną | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |

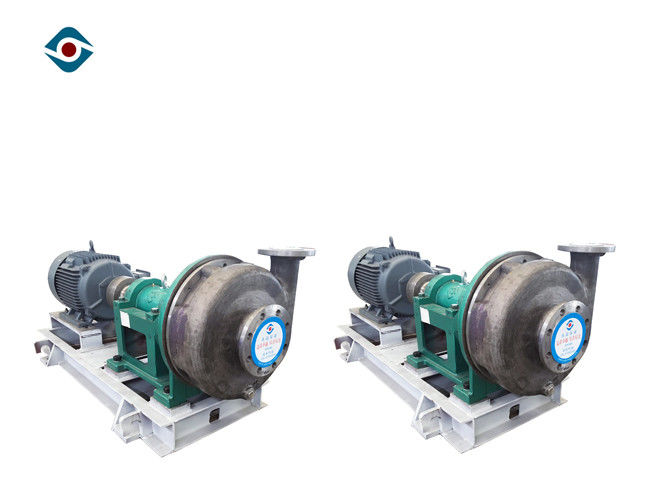

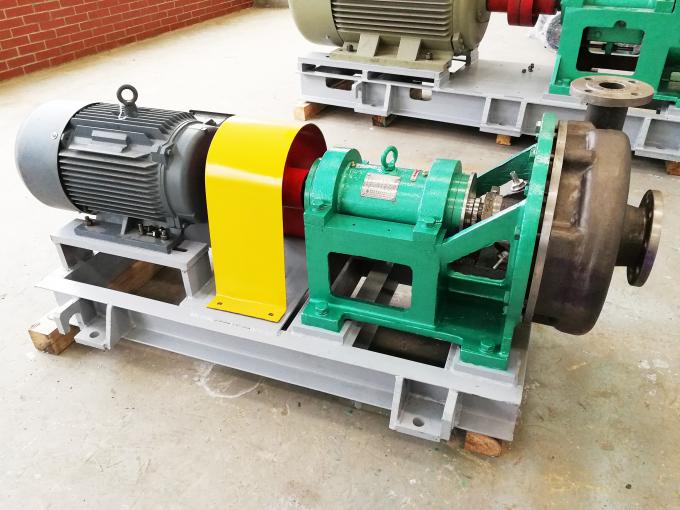

Zdjęcie produktu
Arkusz parametrów technicznych
Model | Pływ (m³ / h) | Głowa (m) | Prędkość (r / min) | Maksymalna wydajność (%) | NPSH (NPSHr) m |
| 40WD-250 | 8–30 | 15–28 | 1450 | 39 | 1.5 |
| 40WD-310 | 8–30 | 23–38 | 1450 | 37 | 1.7 |
| 40WD-350 | 8–30 | 35–50 | 1450 | 35 | 1.7 |
| 50WD-250 | 30–50 | 15–28 | 1450 | 40 | 1.4 |
| 50WD-310 | 30–60 | 25–38 | 1450 | 45 | 1.5 |
| 50WD-350 | 30–60 | 35–50 | 1450 | 43 | 1.8 |
| 50WD-400 | 30–60 | 50–75 | 1450 | 35 | 1.8 |
| 65WD-250 | 50–80 | 15–28 | 1450 | 48 | 1.8 |
| 65WD-310 | 50–100 | 25–38 | 1450 | 50 | 2.2 |
| 65WD-350 | 50–100 | 35–50 | 1450 | 55 | 2.2 |
| 65WD-400 | 50–100 | 45–75 | 1450 | 53 | 2.7 |
| 65WD-450 | 50–100 | 70–90 | 1450 | 52 | 2.8 |
| 80WD-250 | 70–140 | 15–25 | 1450 | 61 | 2.5 |
| 80WD-310 | 70–140 | 25–38 | 1450 | 62 | 2.5 |
| 80WD-350 | 70–160 | 35–50 | 1450 | 63 | 2.8 |
| 80WD-400 | 70–160 | 50–70 | 1450 | 62 | 2.8 |
| 80WD-450 | 70–160 | 70–90 | 1450 | 60 | 2.8 |
| 100WD-310 | 100–220 | 20–35 | 1450 | 57 | 2.8 |
| 100WD-350 | 100–220 | 35–48 | 1450 | 60 | 2.8 |
| 100WD-400 | 100–220 | 40–65 | 1450 | 68 | 2.8 |
| 125WD-310 | 120–250 | 18–33 | 1450 | 62 | 3) |
| 125WD-350 | 120–290 | 35–48 | 1450 | 62 | 3) |
| 125WD-400 | 140–300 | 35–60 | 1450 | 65 | 3) |
| 150WD-310 | 200–400 | 18–33 | 1450 | 64 | 3.5 |
| 150WD-350 | 200–400 | 25–45 | 1450 | 65 | 3.5 |
| 150WD-400 | 200–400 | 40–55 | 1450 | 67 | 3.5 |
| 200 WD-350 | 300–600 | 28–38 | 1450 | 67 | 4 |
| 200WD-430 | 300–650 | 50–64 | 1450 | 70 | 4 |
| 250WD-430 | 400–800 | 50–60 | 1450 | 70 | 4.5 |
