Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Max Flow: | 1000 m3 / h |
|---|---|---|---|
| Max Head: | 120m | marki: | Chengdu Yongyi |
| Kolor: | dostosować | OEM: | Witamy |
| Struktura: | Pompa jednostopniowa | Paliwo: | Elektryczne |
| Nazwa produktu: | Odśrodkowa pompa odśrodkowa ze stali nierdzewnej, odporna na wysokie temperatury | ||
| High Light: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||
Elektryczna pozioma pompa odśrodkowa ze stali nierdzewnej Odporna na wysokie temperatury
Opis produktu
1. Poziome odporne na korozję pompy odśrodkowe, z przestronnym kanałem przepływowym wirnika i doskonałą wydajnością hydrauliczną.
2. Tylna osłona wirnika jest wyposażona w tylne ostrze, które może zmniejszyć wyciek mediów.
3. Zmienne typy uszczelnienia wału (w tym uszczelnienie mechaniczne, uszczelnienie dynamiczne + uszczelnienie uszczelnienia, uszczelnienie dynamiczne + uszczelnienie typu K) są przystosowane do spełnienia wymagań uszczelnienia wału do przenoszenia nośników zmiennych
Funkcja struktury
Radialne dzielone, tylne drzwi, jednostopniowa pompa odśrodkowa z pojedynczym ssaniem
Wirnik: wirnik otwarty, wirnik półotwarty, wirnik wirowy i wirnik zamknięty.
Wirnik zamknięty jest zaprojektowany jako wirnik o szerokim przepływie zgodnie z zasadą przepływu wielofazowego, co jest korzystne dla przepływu stałego medium bez zatykania
wirnik jest zaprojektowany z tylnymi łopatkami
przednie tylne ostrza są używane, aby zapobiec przepływowi medium w kierunku wlotu pompy
łopatki są używane do zmniejszenia osiowego ciśnienia przecieku i zrównoważenia siły osiowej
wirnik jest zamontowany na wale ze stożkowym dopasowaniem dla łatwego montażu i demontażu
wirnik jest zamocowany za pomocą nakrętki wirnika i śruby blokującej
Podanie
Kwasy organiczne i nieorganiczne: kwas azotowy, kwas siarkowy, kwas solny i kwas fosforowy.
Roztwór wodorotlenku sodu lub węglanu sodu itp.
Związki organiczne i inne żrące surowce i produkty.
Parametr techniczny
Model | Wydajność czystej wody | ||||||
pływ (m3 / h) | głowa (m) | prędkość (r / min) | maksymalny wydajność (%) | NPSH (NPSHr) m | masa głowicy pompy KG | element wału | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Specyfikacja robocza
Przepływ : 8-1000 m3 / h
Głowa : 15-120m
Obróć prędkość : <1500 obr / min
Ciśnienie : 1,6 MPa
Temperatura : -50 ℃ -130 ℃
Motoe Power : 5,5-315 kW
Struktura
* 1 | Śruba blokująca | * 8 | Komora wirnika imadła | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
2 | Uszczelka | 9 | O-ring | * 16 | Przednie łożysko | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
* 3 | Nakrętka wirnika | * 10 | Wirnik imadła | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
4 | O-ring | * 11 | Komora pakująca | 18 | Wspornik łożysk | 25 | Wspornik korpusu łożyskowego | 32 | O-ring |
* 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
* 6 | Korpus pompy | 13 | Dysza wody do płukania | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |

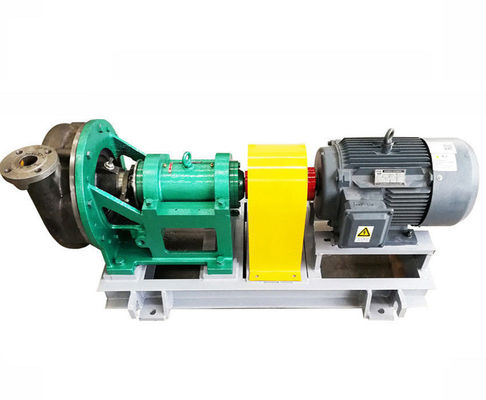

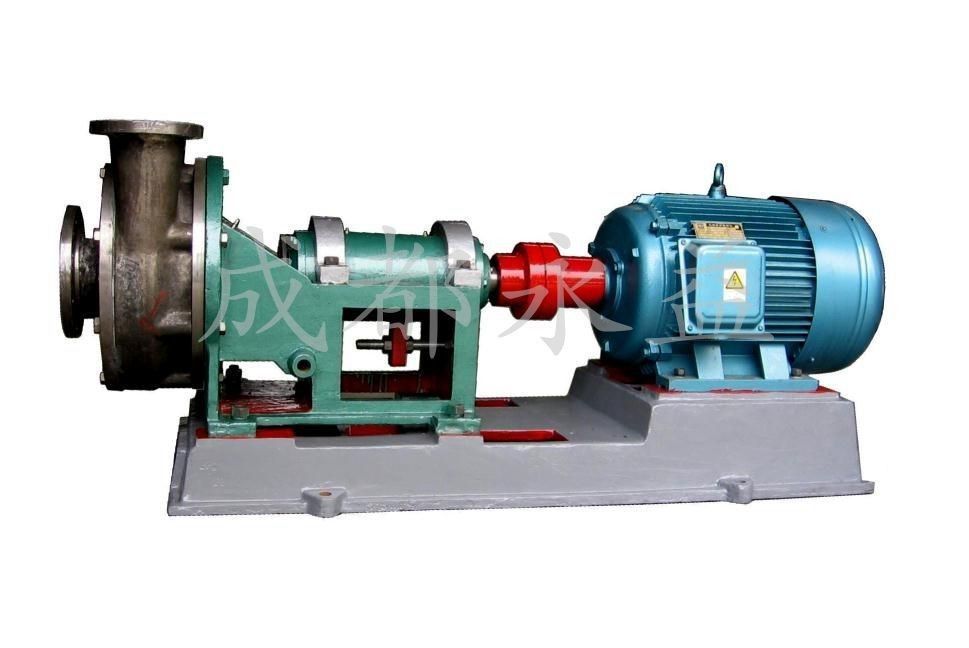

Zdjęcie produktu
Procedura
Pakowanie i wysyłka
OEM | Do przyjęcia |
MOQ | 1 zestaw |
Cena £ | Do negocjacji |
Port | Szanghaj |
Zapłata | T / T, L / C, Western Union |
Opakowanie | Eksportuj obudowę z drewna lub na życzenie klienta |
Czas dostawy | 40 dni w zależności od ilości zamówienia |
Wysyłka | Drogą morską, lotniczą, pociągiem |
