Szczegóły Produktu:
Zapłata:
|
| Teoria: | Pompa wirowa | Max Flow: | 1000 m3 / h |
|---|---|---|---|
| Max Head: | 120m | Ciśnienie: | 1,6 MPa |
| Standardowego lub niestandardowego: | standardowe | Nazwa: | Wysokowydajna odśrodkowa jednostopniowa pozioma pompa chemiczna do odlewania osiowego |
| Struktura: | Pompa jednostopniowa | materiał: | Żeliwo, żeliwo / stal nierdzewna, A51), stop Hi-Cr (A05 |
| Napięcie: | itd. są dostępne | Częstotliwość: | 50hz lub 60hz są dostępne |
| High Light: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

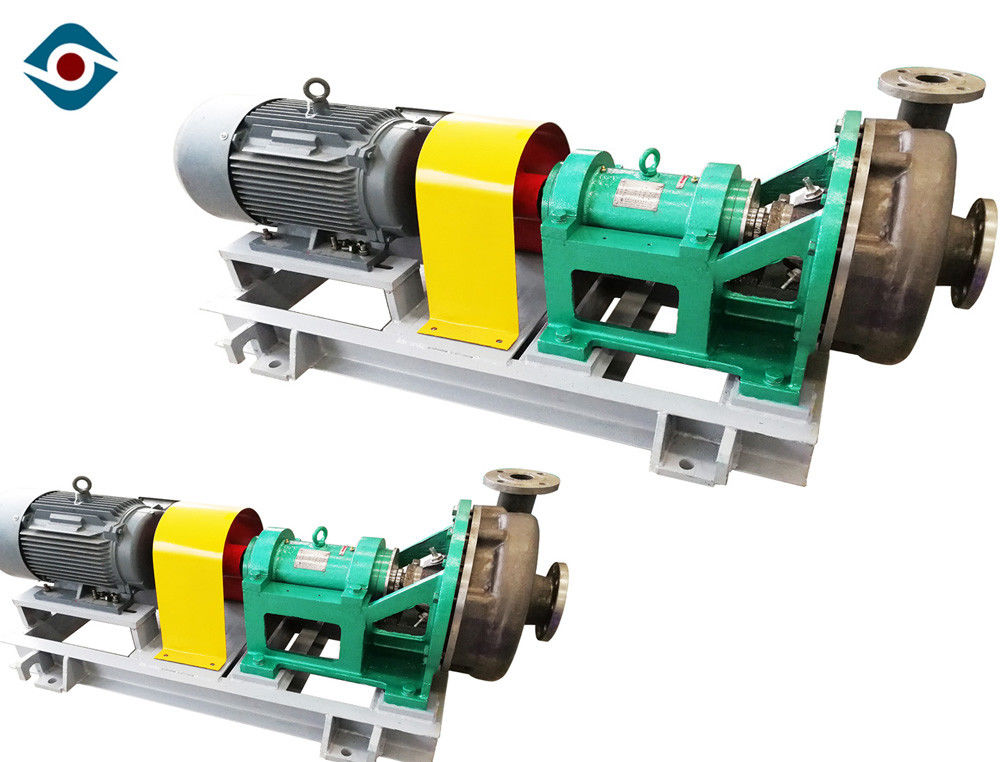

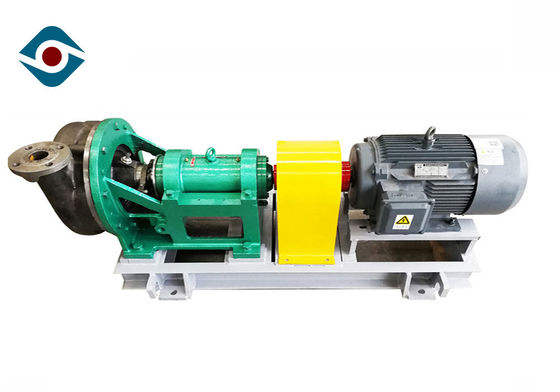

Odporność na korozję pompy odśrodkowej o dużej prędkości w poziomie
Charakterystyka
Uszczelnienie wału: Uszczelnienie wału, w tym uszczelnienie uszczelnienia i uszczelnienie mechaniczne, oraz maksymalne odbicie osi w zakresie 0,05 mm.
Dane o wydajności
Wydajność: 8 ~ 800 m³ / h
Głowa: 10 ~ 90 m
Maksymalna wydajność: 70%
Średnica: 200 mm ~ 470 mm
NPSH: 1,4 m ~ 4,5 m
Dopuszczalna maksymalna moc silnika: 315 kw
Dozwolona maksymalna wielkość cząstek: 20 mm
Typ uszczelnienia: Uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelnienia
Masa pompy: do 3000 kg
RPM: 1450 r / min
Materiał: metal (w zależności od warunków pracy)
Struktura
Jednostopniowa, pojedyncza ssąca, odśrodkowa pompa odśrodkowa typu chemicznego.
Dostępna jest zarówno konstrukcja montowana na stopie, jak i na linii środkowej; Obudowa z podziałem promieniowym.
Łożyska są regulowaną częścią obrotową zainstalowaną w obudowie łożyska.
Wylot pompy po jednej stronie obudowy.
Uszczelnienie mechaniczne jest stosowane jako uszczelnienie wału.
Bezpośrednio sprzężone sprzęgłami typu pazurowego lub sprzęgłami elastycznymi.

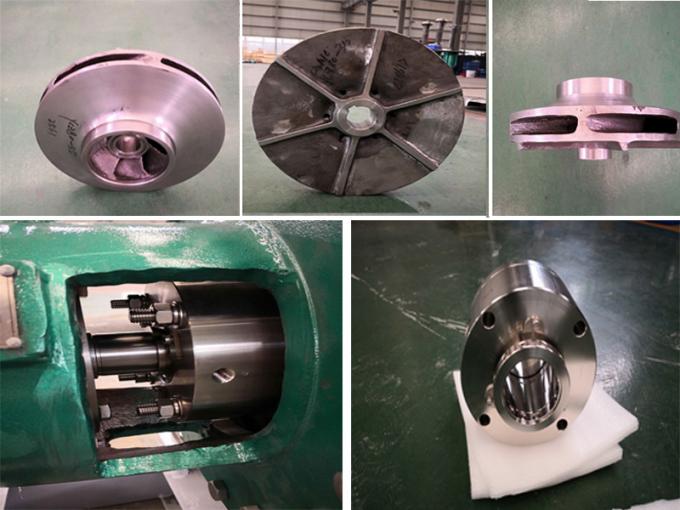

| * 1 | Śruba blokująca | * 8 | Komora wirnika imadła | 15 | Przednia pokrywa łożyska | 22 | Miska olejowa | * 29 | Rękaw |
| 2 | Uszczelka | 9 | O-ring | * 16 | Przednie łożysko | 23 | Nakrętka regulacyjna | 30 | Pierścień uszczelniający wodę |
| * 3 | Nakrętka wirnika | * 10 | Wirnik imadła | 17 | Korpus łożyska | 24 | Śruba regulująca | 31 | Podsadzkarz |
| 4 | O-ring | * 11 | Komora pakująca | 18 | Wspornik łożysk | 25 | Wspornik korpusu łożyskowego | 32 | O-ring |
| * 5 | Wirnik | 12 | O-ring | * 19 | Tylne łożysko | * 26 | oś | * 33 | klawiatura |
| * 6 | Korpus pompy | 13 | Dysza wody do płukania | 20 | Tylna pokrywa łożyska | 27 | Osłona tarczy | ||
| 7 | O-ring | 14 | Płytka zatrzymująca wodę | 21 | Klawisz | 28 | Dławnica |
Wymiar instalacyjny
Zastosowanie pól
1, cała temperatura i gęstość kwasu siarkowego, kwasu azotowego, kwasu solnego Kwas fosforowy kwas organiczny kwas nieorganiczny
2, Węglan sodu bezwodny Wodorotlenek sodu w całej temperaturze i gęstości oraz inny roztwór alkaliczny
3, wszelkiego rodzaju roztwór soli
4, wszelkiego rodzaju skroplone produkty petrochemiczne, związki organiczne i inny żrący surowiec i produkty.

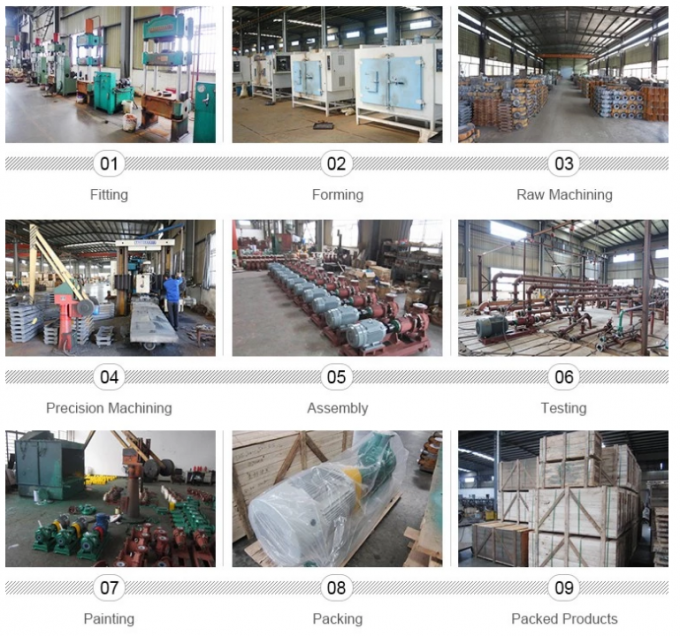

Proces
Poniżej przedstawiono proces tworzenia konkurencyjnej ceny chemicznej pomp do pomp odśrodkowych z procesami odśrodkowymi. Pomoże to w jasnym poznaniu procesu produkcji.
