Szczegóły Produktu:
Zapłata:
|
| Max Flow: | 13000m3/h | Max Head: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| Orzecznictwo: | ISO9001 | Material: | Cast iron or stainless steel |
| Podkreślić: | pompy śmigłowe z przepływem osiowym,pompa śmigłowa z poziomym przepływem osiowym |
||
Pompa śmigłowa o dużej objętości z pompą silnikową o przepływie osiowym / mieszanym do nawadniania
Krótkie wprowadzenie
Istnieją trzy typy pomp odśrodkowych, w tym przepływ osiowy, przepływ mieszany i przepływ promieniowy. Zasada działania pompy osiowej polega na tym, że płyn przepychany jest w kierunku równoległym do wału wirnika podczas przepływu przez pompę, nie zmieniaj ich położenia promieniowego. Pompy osiowe charakteryzują się najwyższymi prędkościami przepływu i najniższa głowa
Parametr techniczny
Pozioma osiowa pompa przepływowa serii ZW
| Nie. | Model | Pływ m3 / h | Głowa m | Prędkość obrotowa r / min | Moc silnika KW |
| 1 | ZW300 | 800–1000 | 2-8 | 600–1450 | 40–50 |
| 2) | ZW350 | 800-1200 | 2-6 | 600–1450 | 40–55 |
| 3) | ZW400 | 1000–2000 | 2-8 | 600–1000 | 45–60 |
| 4 | ZW500 | 1500–3200 | 2-7 | 570–980 | 50–65 |
| 5 | ZW600 | 2000–3500 | 2-7 | 300–750 | 50–65 |
| 6 | ZW700 | 3000–6000 | 2-7 | 300–600 | 60–70 |
| 7 | ZW760 | 4000–7600 | 2-6 | 300–600 | 60–70 |
| 8 | ZW820 | 5000–9000 | 2–5 | 200–500 | 60–73 |
| 9 | ZW1100 | 8000–13000 | 2-6.5 | 200–475 | 65–75 |
Pionowa osiowa pompa przepływowa serii ZL
| Nie. | Model | Pływ m3 / h | Głowa m | Prędkość obrotowa r / min | Moc silnika KW |
| 1 | ZL300 | 500–800 | 2-8 | 600–1450 | 40–50 |
| 2) | ZL350 | 550–1000 | 2-8 | 600–1450 | 40–55 |
| 3) | Zl400 | 600–1600 | 2-8 | 600–1000 | 45–60 |
| 4 | ZL500 | 1200–2200 | 2-6 | 570–750 | 50–65 |
| 5 | ZL600 | 2000–3000 | 2-6 | 300–750 | 50–65 |
| 6 | ZL700 | 3000–6000 | 1-5 | 300–600 | 60–70 |
| 7 | ZL800 | 5000–9000 | 1-5 | 200–500 | 60–73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200–500 | 60–77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100–400 | 64–77 |
| 10 | ZL1300 | 9000–15000 | 1-3 | 100–300 | 65–78 |
Struktura
| 1 | Nakrętka wirnika | 8 | Pakowanie pokoju | 15 | sprzęganie | 22 | ramowa uszczelka olejowa | 29 | podsadzkarz |
| 2) | Pokrywa uszczelniająca | 9 | Podstawa łożyska | 16 | sprzęganie | 23 | Dolna pokrywa łożyska górnego | 30 | Pokrywa uszczelniająca |
| 3) | połączenie | 10 | ramowa uszczelka olejowa | 17 | silnik | 24 | Dolna pokrywa łożyska | 31 | wirnik |
| 4 | osłona | 11 | dolne łożysko | 18 | Okrągła nakrętka | 25 | Opakowanie | ||
| 5 | wał | 12 | baza | 19 | górna pokrywa łożyska | 26 | dysza | ||
| 6 | rękaw | 13 | Podstawa silnika | 20 | górne łożysko | 27 | Pierścień uszczelniający wodę | ||
| 7 | Korpus pompy | 14 | Wskaźnik oleju | 21 | Obudowa łożyska | 28 | Pokrywa pompy |
funkcje
1) Przyjmując doskonały model hydrauliczny za granicą i adoptując zaawansowaną technologię analizy symulacji komputerowych (Pro / E, CFD i inne platformy oprogramowania), pompa ma doskonałą wydajność oraz wysoką niezawodność i stabilność. Przyjmuje podparcie stopy, wirnik wspornikowy, doskonałą konstrukcję hydrauliczną, zaawansowaną formę uszczelnienia wału, pracę z niską prędkością, nie tylko pompa pracuje płynnie, ale także niezawodność jest wysoka. Ten typ pompy ma strefę wysokiej wydajności, strefy wysokiej wydajności i dobrą wydajność przeciw kawitacji.
2) W pełni pochłaniają zalety pomp z przepływem osiowym w kraju i za granicą, pompa osiowa serii ZW ma prostą konstrukcję, wygodną konserwację i niezawodną pracę.
3) Wybór materiału elementu przetężeniowego pompy jest rozsądny. Materiał ma długą żywotność i spełnia wymagania gnojowicy w zakresie odporności na zużycie i odporności na korozję do przenoszenia różnych warunków mediów.
4) Uszczelnienie wału przyjmuje dwa rodzaje uszczelnień: uszczelnienie uszczelnienia i uszczelnienie mechaniczne, co jest wygodne dla użytkownika, aby wybrać odpowiednią formę uszczelnienia wału zgodnie z rzeczywistą sytuacją.
Wybierz materiał
Wybrany materiał jest jednym z najważniejszych etapów produkcji pompy. Materiał powinien być nie tylko trwały, ale także odporny na ścieranie i korozję w zależności od warunków pracy. Oto opis niektórych materiałów:
Żeliwo zapewnia wysoką wytrzymałość na rozciąganie, trwałość i odporność na ścieranie odpowiadające wysokim klasom ciśnienia.
Tworzywa sztuczne są tanie i zapewniają dużą odporność na korozję i atak chemiczny.
Stal i stopy stali nierdzewnej zapewniają ochronę przed korozją chemiczną i korozją oraz mają wyższą wytrzymałość na rozciąganie niż tworzywa sztuczne, co odpowiada wyższym klasom ciśnienia.
Co więcej, zapewniamy również inne materiały do wyboru: CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (UB-6), stop 20 #

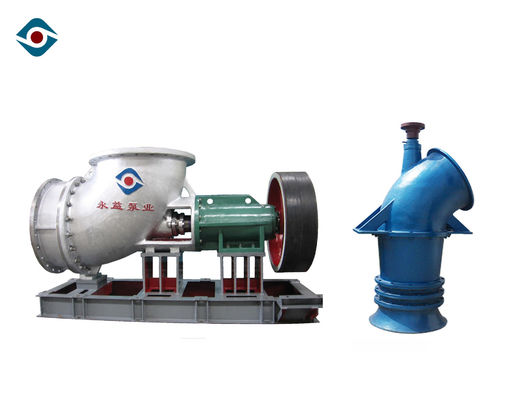

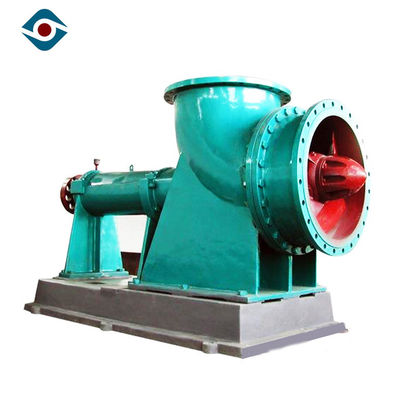

Zdjęcie produktu
FAQ
1. P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem założonym w 1995 roku, profesjonalnym producentem pompy do procesów chemicznych i energooszczędnego mieszalnika z ponad 20-letnim doświadczeniem.
2. P: Jaki jest twój czas dostawy?
Odp .: Zamówienie partii zostanie wysłane w ciągu 40 dni roboczych po otrzymaniu wpłaty.
3. P: Jakie są zasady świadczenia usług gwarancyjnych?
Odp .: 12 miesięcy na wszystkie produkty, a gwarancja na niektóre produkty wynosi 24 miesiące.
4. P: Jakie informacje muszę podać w ofercie?
Odp .: Średni: ____________ PH: ________
Ciężar właściwy: _______ Temperatura: _________
Wydajność / przepływ: ________ m3 / h Wysokość podnoszenia: _________m
Napięcie: ____________V Częstotliwość: _________Hz
Moc: _____________ KW
5. P: Jaka jest twoja minimalna ilość?
Odp .: Jeden zestaw jest również mile widziany.
