Szczegóły Produktu:
Zapłata:
|
| Teoria: | Osiowa pompa przepływowa | Pływ: | 500-13000 m3 / h |
|---|---|---|---|
| Głowa: | 2-8m | Ciśnienie: | Niskie ciśnienie |
| Napięcie: | 380V / Dostosowane | Kolor: | dostosować |
| Funkcja: | Duży przepływ | Nazwa: | Pompa łokciowa śmigła |
| Podkreślić: | pompy śrubowe o przepływie osiowym,pompa odśrodkowa o przepływie osiowym |
||

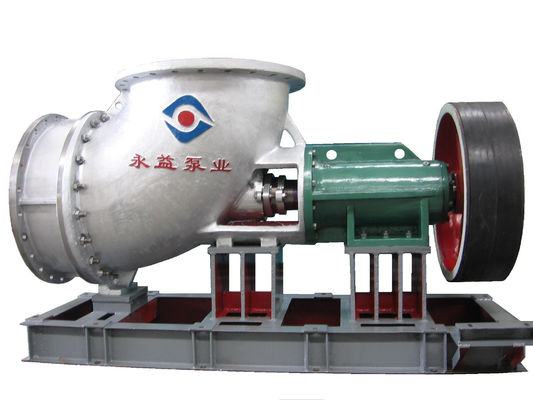

Chemiczna pozioma pompa przepływowa osiowa, jednostopniowa pompa z wymuszonym obiegiem
Parametr techniczny
Pozioma pompa przepływowa z serii ZW
| Nie. | Model | Pływ m3 / h | Głowa m | Prędkość obrotowa r / min | Moc silnika KW |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

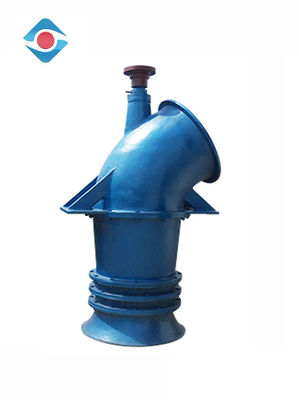

Pionowa pompa przepływowa z serii ZL
| Nie. | Model | Pływ m3 / h | Głowa m | Prędkość obrotowa r / min | Moc silnika KW |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Z400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Zakres specyfikacji
| Model : pozioma pompa osiowa ZW |
| Rozmiar rozładowania : 300 mm ~ 1300 mm |
| Rozmiar wlotu : 300 mm ~ 1300 mm |
| Wydajność : 800 ～ 13000 m³ / h |
| Głowa : 2 ～ 8m |
| Maksymalna wydajność : 73% |
| NPSH : 0m ~ 1m |
| Dozwolona maksymalna wielkość cząstek : 20 mm |
| Typ uszczelnienia : uszczelnienie mechaniczne / uszczelnienie dynamiczne / uszczelnienie uszczelnienia |
Struktura
| 1 | Nakrętka wirnika | 8 | Pakowalnia | 15 | sprzęganie | 22 | uszczelka olejowa ramy | 29 | podsadzkarz |
| 2 | Pokrywa uszczelniająca | 9 | Podstawa łożyska | 16 | sprzęganie | 23 | Dolna górna pokrywa łożyska | 30 | Pokrywa uszczelniająca |
| 3 | połączenie | 10 | uszczelka olejowa ramy | 17 | silnik | 24 | Dolna dolna pokrywa łożyska | 31 | wirnik |
| 4 | osłona | 11 | dolne łożysko | 18 | Okrągła nakrętka | 25 | Pokrywa do pakowania | ||
| 5 | wał | 12 | baza | 19 | górna pokrywa łożyska | 26 | dysza | ||
| 6 | rękaw | 13 | Baza motorowa | 20 | górne łożysko | 27 | Pierścień uszczelniający wodę | ||
| 7 | Korpus pompy | 14 | Wskaźnik oleju | 21 | Obudowa łożyska | 28 | Pokrywa pompy |
funkcje
◆ Dzięki wysokiej wydajności i dobrym właściwościom antykawitacyjnym jest używany do transportu cieczy o wysokiej temperaturze bez cząstek stałych.
◆ Odporność na korozję zależy od materiału części, temperatura medium transmisyjnego wynosi ～ + 120 ℃.
Podanie
1, przemysł chemiczny;
2, przemysł włókien syntetycznych;
3, przemysł farbiarski;
4, przemysł papierniczy;
5, budownictwo;
6, przemysł tworzyw sztucznych i gumy;
Usługa
* Profesjonalny inżynier i pracownicy
* Zapytanie zostanie udzielone w ciągu 8 godzin roboczych
* Standardowa drewniana skrzynka do fumigacji
* Wsparcie OEM lub ODM
